ZHCU968A December 2021 – March 2022 TMAG5328
5.1.3.2 GUI 操作
若要操作 GUI，請執行以下步驟：
- 按照Topic Link Label5.1.3.1所述連接和啟動 GUI。
- 將 EVM 連接到 GUI 后，關閉彈出的 README.md 文件頁面?？拷?GUI 左下角的文本應為 Hardware Connected（硬件已連接）。
圖 5-6 硬件已連接- 如果 Hardware Connected（硬件已連接）未顯示在 GUI 的左下角，請?jiān)?Options → Serial Port（選項 → 串行端口）下檢查不同的硬件 COM 端口。

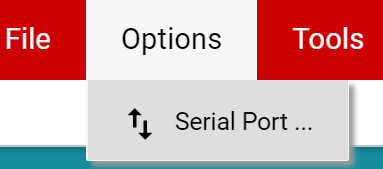

圖 5-7 更改串行端口 - 如果硬件仍然沒有連接，請確保使用的 GUI 與 EVM 組合正確無誤。
- 如果 Hardware Connected（硬件已連接）未顯示在 GUI 的左下角，請?jiān)?Options → Serial Port（選項 → 串行端口）下檢查不同的硬件 COM 端口。
- 點擊 Registers（寄存器）圖標，打開 Registers（寄存器）頁面（也可通過左側菜單打開）。請注意，列出的“寄存器”并不是 TMAG5328 上的寄存器，而是存儲在微控制器中的內部變量，并不直接用于 EVM 評估。這些變量無法在 Registers（寄存器）頁面上修改，可以將其忽略。

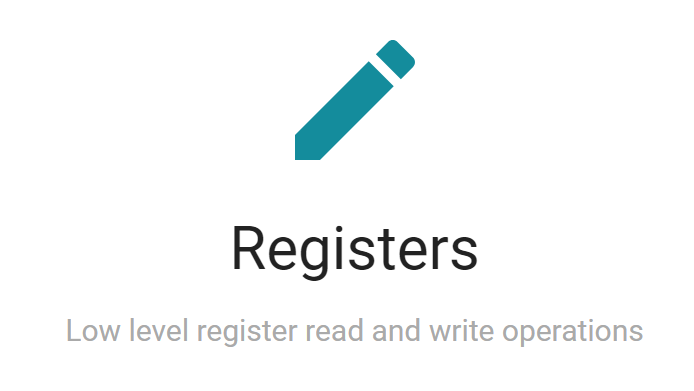

圖 5-8 寄存器頁面圖標 在 Registers（寄存器）頁面頂部，將“Auto Read”（自動讀?。└臑椤癆s fast as possible”（盡可能快）。
