ZHCU968A December 2021 – March 2022 TMAG5328
4.1.2 利用電位器調整閾值
還可以使用 EVM 上的模擬電位器設置 TMAG5328 的 BOP。若要選擇設置 BOP 的電位器選項，電位器必須連接到 ADJ 引腳，連接步驟如下：
- 不要組裝 R7 電阻器。
- 在接頭 J3 的“APOT”（引腳 3）和“ADJ”（引腳 2）之間連接一個跳線。
使用Equation2 將 ADJ 和 GND 引腳間的電阻轉換為 BOP 設置：
Equation2. BOP= ADJresistance
其中：
- BOP 的單位為 mT
- ADJ resistance 的單位為 kΩ
圖 4-3 展示了 EVM 電位器部分的原理圖片段。此電路包含一個 10kΩ 電位器 (R13)，與 4.3kΩ 的固定電阻器 (R2) 串聯。使用電位器設置 BOP 時，ADJ 引腳的電阻等于 R2 和 R13 的電阻之和。因此，ADJ 引腳的電阻在 4.3kΩ 與 14.3kΩ 之間，具體取決于電位器的位置。4.3kΩ 到 14.3kΩ 的電阻范圍對應于 4.3mT 到 14.3 mT 的 BOP。使用了 10kΩ 電位器，因此電位器僅同時涵蓋 BOP 設置的 10mT 范圍。但可以修改 R2 電阻器，以選擇支持哪些 BOP 選項。例如，如果要支持 2mT 到 12mT 的范圍，可以將 R2 替換為 2kΩ 的電阻器。同樣，如果要支持 5mT 到 15mT 的范圍，可以將 R2 替換為 5kΩ 的電阻器。

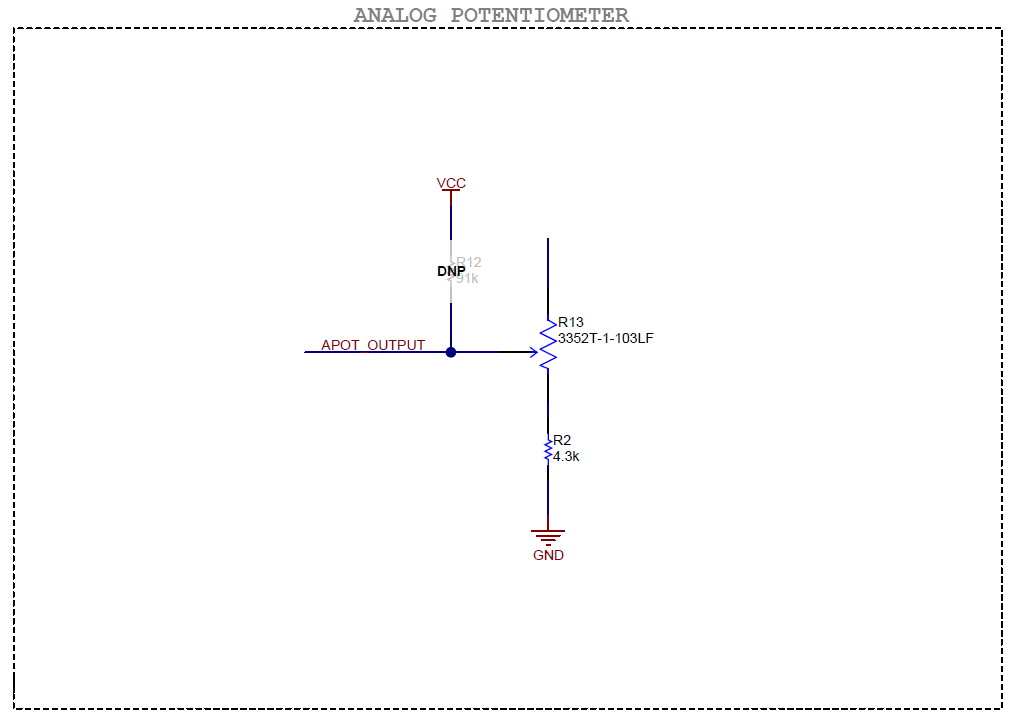

圖 4-3 TMAG5328EVM 電位器部分的原理圖片段逆時針轉動電位器可增加電阻。圖 4-4 和圖 4-5 分別顯示了對應于 4.3kΩ 和 14.3kΩ ADJ 電阻的電位器位置。

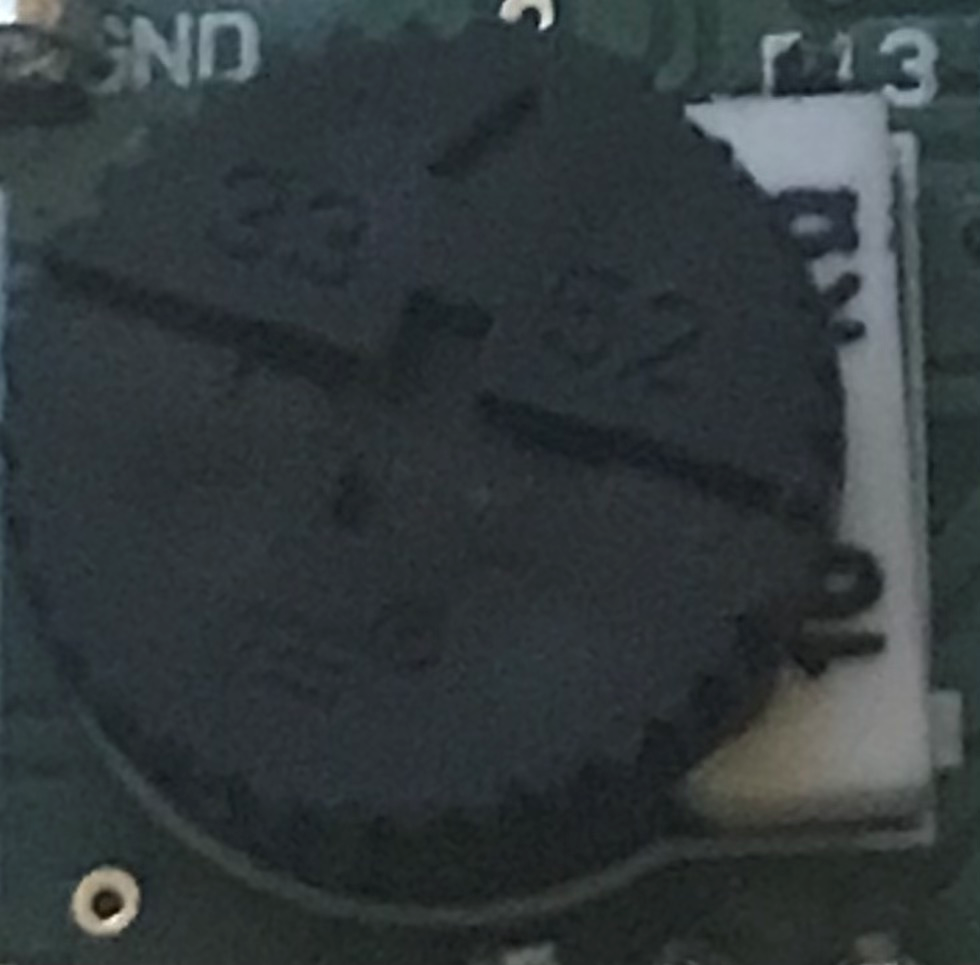

圖 4-4 生成 4.3kΩ ADJ 電阻的電位器位置

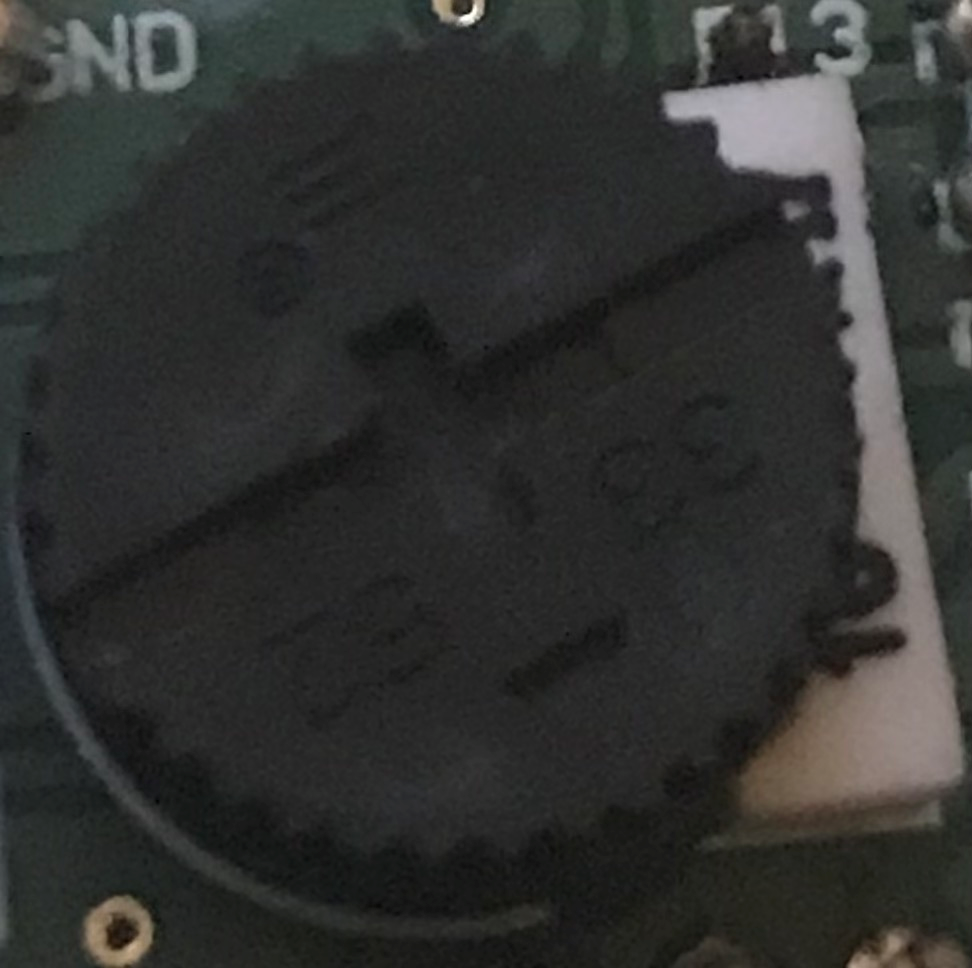

圖 4-5 生成 14.3kΩ ADJ 電阻的電位器位置
