集成創新

實現最佳功率密度的最后一個方法是集成。具有高性?xún)r(jià)比的集成減少了寄生效應，減少了物料清單，提高了效率并節省了空間。集成可適用于電源管理的多個方面。它可能需要在 IC 中添加更多的電路，在封裝中添加更多的組件，或者通過其他物理或機械方式在電源解決方案中封裝更多的組件。在這一領域中，一些技術領先的例子包括與 GaN FET 集成的驅動器、用于降低關鍵環路電感的電容器集成以及無源組件的 3D 堆疊。

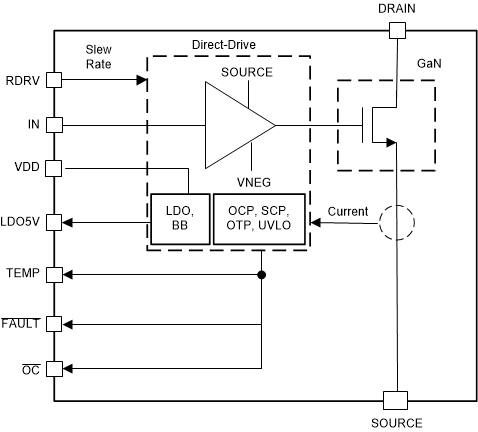

添加帶有開關功率 FET 的柵極驅動器有很多好處。開關柵極驅動環路電感減小，可使開關速度更高、運行更穩定、組件更少。GaN FET 尤其受益于這種集成。LMG3522R030-Q1 等器件還包括過流保護、過熱保護和監視等附加功能（請參閱圖 22）。這種集成極大地簡化了電源管理解決方案，并使設計人員能夠?qū)崿F(xiàn) GaN 必須提供的所有功能。

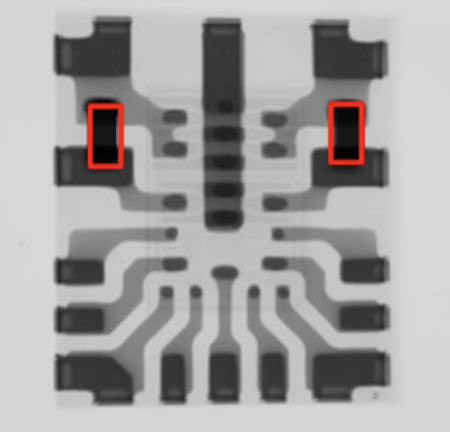

集成的另一個途徑是在 IC 封裝中加入無源組件。集成高頻去耦電容器是 LMQ61460-Q1 中使用的一種技術，如圖 23 所示。集成電容器可以通過減少臨界環路寄生電感和降低 EMI 來提高效率。該電源解決方案還可以在不犧牲系統穩健性或超過熱限制的情況下增加開關時間，從而提高開關頻率，并通過使用更少的 EMI 濾波組件減小解決方案尺寸。UCC14240 利用磁性元件集成來提供隔離式輔助電源，而無需外部變壓器。該方法減少了尺寸和設計復雜性并降低了 EMI。

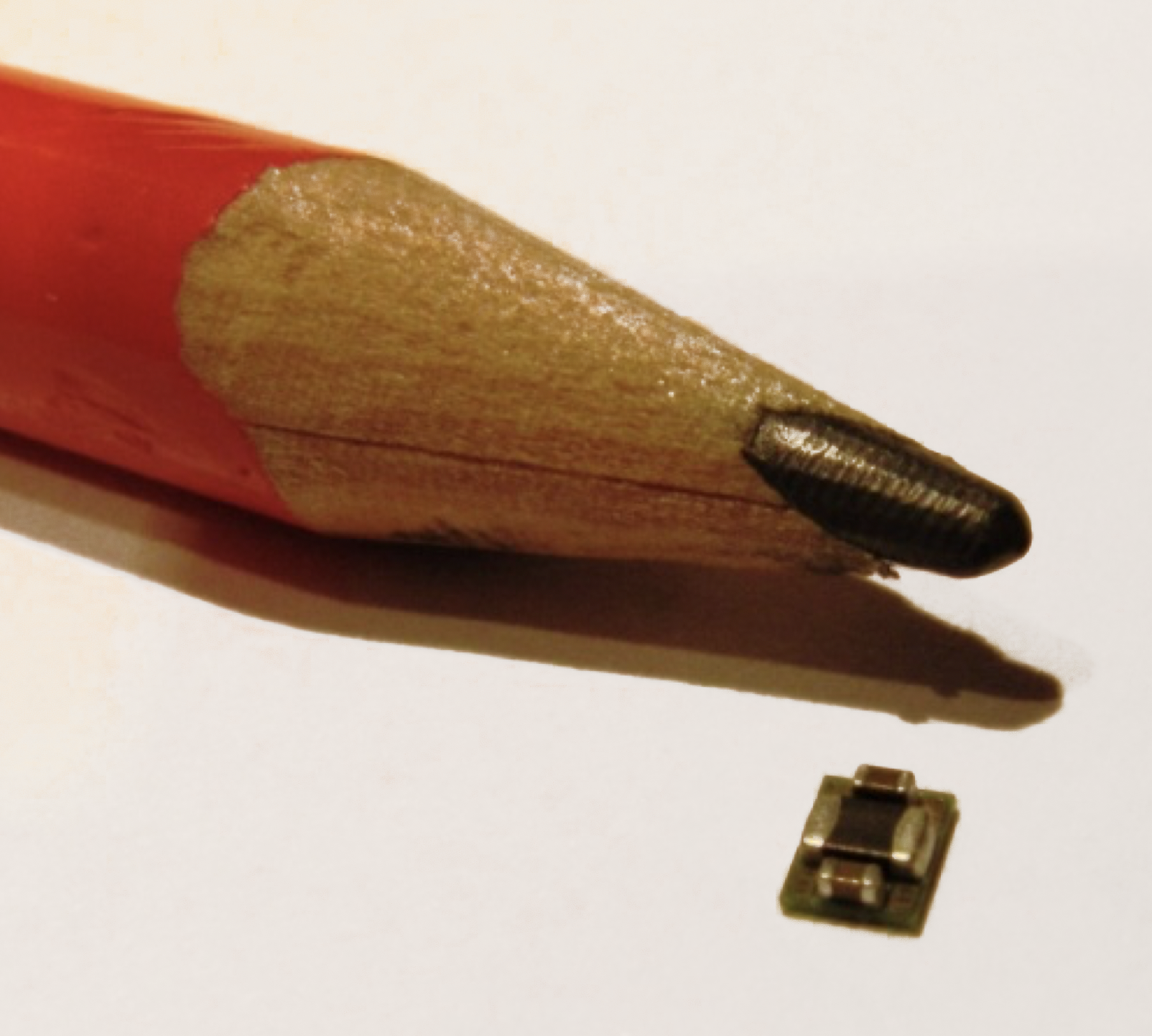

通過集成實現的最后一個例子是組件的 3D 堆疊，這通常發生在帶有集成無源組件的電源模塊中。圖 24 以 TPS82671 為例。該器件將電源 IC 嵌入層壓基板中，并在頂部放置一個電感器以及輸入輸出電容器。這個極小的解決方案不需要其他組件。簡單的集成概念可以取得驚人的效果，節省 PCB 面積并簡化電源解決方案。
