先進的電路設計創新

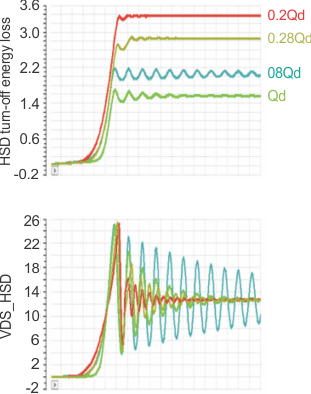

較低 Rsp 和較低 RQ FoM 的不良后果是在漏極電荷減少的情況下，導通轉換損耗會產生影響。通過圖 17，您可以看到，對于固定的電壓過沖量，隨著漏極電荷的減少，這種降壓轉換器的關斷損耗會顯著增加。遇到這種需要權衡取舍的情況時，盡管 RQ FoM MOSFET 的性能在持續改進，但仍需要使用新的先進柵極驅動器知識產權 (IP) 來盡快開關 MOSFET，同時將其保持在電氣安全的工作范圍內。隨著漏極電荷的減少，關斷能量將會增加，以維持固定的漏源電壓應力。

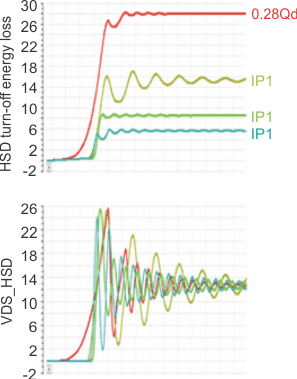

在這方面，TI 最近開發了一系列柵極驅動器技術，盡管 RQ FoM MOSFET 較低，但仍可實現非?？斓拈_關速度，從而可獲得更好的充電和轉換損耗，同時仍將 MOSFET 保持在其電氣安全的工作范圍內。正如您在比較圖 18 和圖 19 時所看到的，在保持峰值電壓應力固定不變的情況下，可以將關斷能量損耗減少 79%。在某些設計中，如圖 19 所示，這種損耗降低可以在峰值效率點產生高達 4% 的效率提升。

除了先進的柵極驅動器技術以外，還有大量機會可以通過拓?fù)鋭?chuàng)新來提高功率密度。圖 20 展示了飛跨電容四電平 (FC4L) 轉換器拓?fù)洌撏負鋵崿F(xiàn)了許多關鍵的功率密度優勢，包括通過降低器件額定電壓、減小磁濾波器尺寸和改善熱分布來提高器件 FoM。這些優勢可轉化為更高的功率密度，如圖 21 所示。與使用 SiC 的其他拓?fù)湎啾龋琓I 解決方案通過使用這種特殊的拓?fù)?，結合 GaN 的優勢和先進的封裝技術，大大減小了體積。TI 的 FC4L GaN 解決方案可提供理想的功率密度。
