6.3.6 啟動和關斷
器件的啟動和關斷由若干個 PMBus 可編程值控制，其中包括：
tON_RISE 時間可通過 MSEL1 的引腳配置和/或 PMBus 編程進行選擇。
使用默認 ON_OFF_CONFIG 設置時，時序如下所示。有關實現和使用的完整詳細信息，請參閱支持的 PMBus 命令。

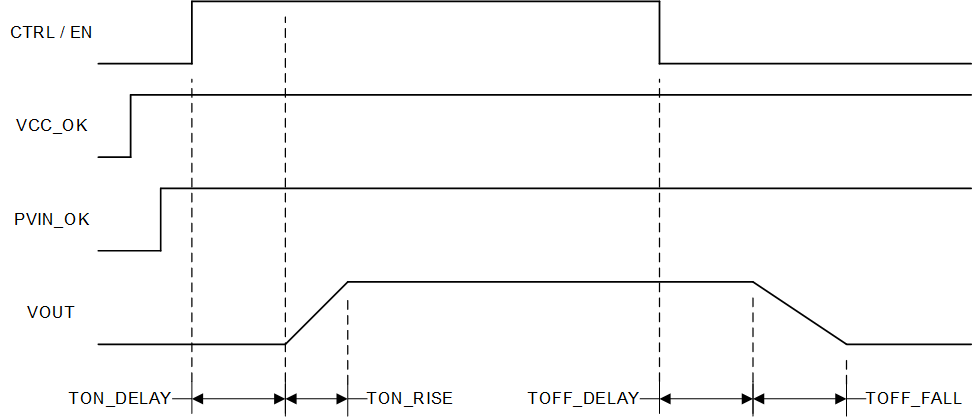

圖 6-4 TPS546B26 啟動和關斷啟動
啟動序列包括三個連續周期。在第一個周期中，該器件進行初始化，包括構建內部 LDO 和基準、寄存器值初始化、引腳配置檢測、啟用數字接口等。只要 VCC 引腳電壓高于 VCC_OK UVLO 上升閾值（典型值為 3.15V），初始化就會開始，不受 CTRL 引腳電壓選通。對于 TPS546B26 器件，該周期的時長約為 200μs。完成初始化后，允許進行包括讀取和寫入操作在內的 PMBus 通信。
CTRL 引腳電壓超過 CTRL 高電平閾值（通常為 1.2V）后，該器件進入第二個周期，即上電延遲。上電延遲可在 TPS546B26 中通過寄存器 TON_DELAY 進行編程，其最小延遲為 0.05ms，最大延遲為 2ms。
第三個周期是 VOUT 軟啟動。軟啟動斜坡（這是內部信號）在所選上電延遲完成后啟動。可以在寄存器 TON_RISE 中選擇軟啟動時間，選項為 1ms、2ms、4ms、8ms 和 16ms。在輸出端無預偏置的情況下啟動時，VOUT 會從 0V 斜升至選定的 Vboot 值或可編程的 VOUT_COMMAND 值，以避免輸出電容器充電產生浪涌電流、并盡可能減少 VOUT 過沖。
對于具有預偏置輸出的啟動，該器件可限制來自預偏置輸出電壓的放電電流，具體方法是，在第一個 PWM 脈沖導通高側 FET 之前，阻止低側 FET 強制將 SW 節點變?yōu)榈碗娖健Ｔ诨鶞?zhǔn)電壓增加到超過反饋電壓（在內部從 (VOSNS?GOSNS) 電平分壓而來）之后，高側 SW 脈沖開始。此操作可實現具有預偏置輸出的平穩啟動。
關斷
TPS546B26 還通過 PMBus 寄存器 TOFF_FALL 提供可編程軟停止功能，具有 0.5ms、1ms、2ms 和 4ms 選項。軟停止功能會強制輸出電壓從穩壓降至 200mV。Vout 放電至 200mV 電平后，功率級停止開關并進入三態。在輸出電壓放電期間 (TOFF_FALL)，可能會強制施加負電感器電流。
接收到停止條件且所選 TOFF_DELAY 延遲到期后，TPS546B26 器件將進入軟停止運行，在此期間，控制環路會主動控制輸出電壓的放電壓擺率。內部基準電壓線性下降時，功率級會繼續切換。此階段的放電壓擺率取決于所選的啟動電壓（而非當前輸出電壓）和所選 TOFF_FALL 時間。Vout 放電至 200mV 電平后，功率級停止開關并進入三態。Vout 放電繼續進行，但放電壓擺率由負載電流控制。在這種放電操作下，TPS546B26 器件會控制軟停止壓擺率而不是總軟停止時間，因此總 VOUT 放電時間（也稱為軟停止時間）可能會與寄存器 TOFF_FALL 值不同。TOFF_FALL 時間用于設置內部基準 DAC 從穩壓電平斜降至 0mV 的時間。例如，在重負載條件下，從 VOUT 穩壓電平到零伏的總軟停止時間可能短于編程設定的 TOFF_FALL 值。在輕負載條件下，總軟停止時間可能比編程設定的 TOFF_FALL 值更長。
