ZHCSTB8 December 2024 TPS546B26

PRODUCTION DATA

封裝選項

6.3.5 設置輸出電壓和 VORST#

TPS546B26 提供內部反饋分壓器（分立式）和外部反饋分壓器（連續）輸出電壓設置選項。

使用連續輸出電壓設置方法時，基準 DAC 默認設置為 0.4V（VBOOT_OFFSET_1 中的 VBOOT_1），并且外部電阻分壓器等效于 VOUT_SCALE_LOOP = 1。分壓器增益現在由外部電壓設置電阻器確定，如環路補償中所述。

使用分立式輸出電壓設置方法時，輸出電壓由兩個設置決定：VOUT_COMMAND 和 VOUT_SCALE_LOOP。這兩個參數共同決定了轉換器輸出電壓。VOUT_COMMAND 用于調整誤差放大器的基準 DAC 輸入，其電壓范圍為 0.25V 至 0.75V。VOUT_SCALE_LOOP 會選擇分壓器增益 1、0.5、0.25 或 0.125。

當使用 PMBus 或引腳配置來設置穩壓電壓時，命令的輸出電壓（以伏特為單位）由 VOUT_COMMAND、VOUT_TRIM、VOUT_MARGIN_HIGH、VOUT_MARGIN_LOW 和 OPERATION 命令組合確定，如下所示。如 VOUT_MODE 命令的說明所述，VOUT 階躍為 1.953mV。編程 VOUT 的計算公式如下：

VOUT = (VOUT_COMMAND + VOUT_TRIM + (VOUT_MARGIN_HIGH – 1) * VOUT_COMMAND × OPERATIONS[5] – (1–m VOUT_MARGIN_LOW) * VOUT_COMMAND × OPERATIONS[4])

輸出電壓與以下各項相關：

TPS546B26 默認為以下各項相對格式，根據 VOUT_MODE 中的位 7 而定：

有關詳細信息，請參閱 VOUT_MODE 的詳細說明。

建議的 VOUT_COMMAND 值范圍取決于所配置的 VOUT_SCALE_LOOP。設計不會將 VOUT_COMMAND 值限制在此建議范圍內。VOUT_COMMAND 值僅受 VOUT_MAX 和 VOUT_MIN 的限制。VOUT LSB 為 1.953mV，VOUT 最小值為 0.25V，VOUT 最大值為 5.5V。

表 6-1 VOUT_COMMAND 建議范圍

VOUT_SCALE_LOOP (V/V)	VOUT 范圍 (V)	VOUT_COMMAND 建議范圍（十進制）
1	0.244 – 0.75	125 – 384
0.5	0.244 – 1.5	125 – 768
0.25	0.488 – 3	250 – 1536
0.125	0.976 – 5.504	500 – 2818

TPS546B26 在 PMB_ADDR/VORST# 引腳上提供 VOUT 復位 (VORST#) 功能。如果 PMB_ADDR/VORST# 為低電平且 SYS_CFG_USER1[2] 中的 EN_VORST = 1，則 VOUT_COMMAND 將在 VOUT_TRANSITION_RATE 設置中設為 VBOOT。

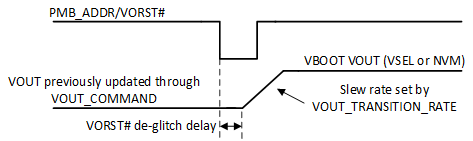

圖 6-3 VOUT 由 VORST# 復位
