7.1.3 壓降電壓
TPS742 系列器件可提供出色的壓降性能，使其非常適合高電流低 VIN/低 VOUT 應用。TPS742 的超低壓降允許使用器件代替直流/直流轉換器，同時仍可實現很高的效率。這種高效率使用戶能夠重新考慮應用的電源架構，從而獲得更小、更簡單且成本更低的解決方案。
TPS742 器件有兩種不同的壓降電壓規格。第一種規格（圖 7-1 中所示）稱為 VIN 壓降，適用于希望施加外部偏置電壓以實現低壓降的用戶。此規格假定 VBIAS 至少比 VOUT 高 1.62V，當由容差為 5% 且 VOUT = 1.5V 的 3.3V 電源軌供電時，VBIAS 就是這種情況。如果 VBIAS 高于 3.3V × 0.95 或 VOUT 小于 1.5V，則 VIN 壓降小于指定值。

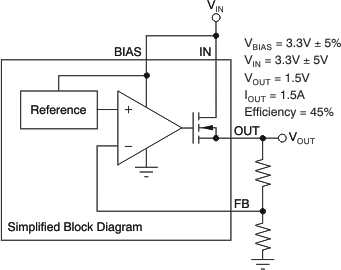

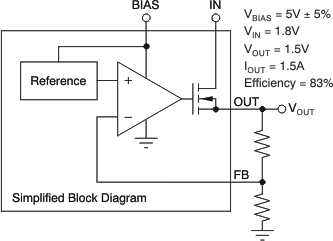

圖 7-1 使用輔助偏置電源軌的 TPS742 的典型應用第二種規格（圖 7-2 中所示）稱為 VBIAS 壓降，適用于希望將 IN 和 BIAS 連接在一起的用戶。此選項允許器件用于輔助偏置電壓不可用或不需要低壓降的應用。在這些應用中壓降受 BIAS 限制，因?yàn)?VBIAS 為導通晶體管提供柵極驅動，因此必須比 VOUT 高 1.4V。由于這種使用，IN 和 BIAS 連接在一起很容易消耗大功率。請注意，不要超過器件封裝的額定功率。
圖 7-2 無輔助偏置的 TPS742 的典型應用
