7.1.6 時序控制要求
該器件可以按任何順序對 VIN、VBIAS 和 VEN 進行時序控制，而不會對器件造成損壞。但是，要使軟啟動功能按預期工作，必須應用某些時序規(guī)則。最好在 VIN 和 VBIAS 出現后啟用該器件，并且可以使用處理器或電源監(jiān)控器的數字輸出來實現。只要延遲時間長到足以使 VIN 和 VBIAS 出現，也可以使用來自外部 RC 電路的模擬信號，如 圖 7-3 中所示。

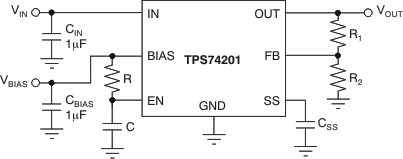

圖 7-3 使用 RC 電路啟用時的軟啟動延遲如果在 IN 和 BIAS 之后沒有信號可用于啟用器件，則在大多數應用中，只要 VIN 大于 1.1V 并且 VIN 和 VBIAS 的斜坡速率比設定的軟啟動斜坡速率更快，只需將 EN 連接到 IN 即可。如果輸入源的斜坡速率低于設定的軟啟動時間，則輸出會跟蹤較慢的電源減去壓降電壓，直至達到設定的輸出電壓。如果 EN 連接到 BIAS，則只要 VIN 在 VBIAS 之前存在，器件就將按照編程的方式進行軟啟動。如果在施加 VIN 之前存在 VBIAS 和 VEN，并且設定的軟啟動時間已過期，則 VOUT 會跟蹤 VIN。
注：
當存在 VBIAS 和 VEN 并且未提供 VIN 時，該器件會從 OUT 輸出約 50μA 的電流。盡管這種情況不會對器件造成任何損壞，但如果 OUT 和 GND 之間的總電阻（包括外部反饋電阻）大于 10k?，輸出電流可以為 OUT 節(jié)點充電。
