7.2 典型應用

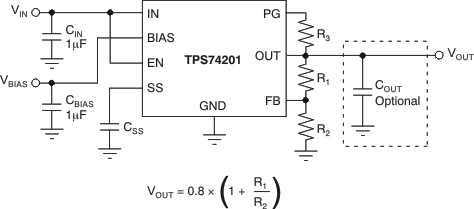

圖 7-4 是 TPS742 可調輸出器件的典型應用電路。
使用圖 7-4 中顯示的公式，R1 和 R2 可用于計算任一輸出電壓。有關常見輸出電壓的采樣電阻值，請參閱表 7-2。為了達到最大精度規格，R2 必須 ≤ 4.99kΩ。
圖 7-4 TPS742 的典型應用電路表 7-2 用于對輸出電壓進行編程的標準 1% 電阻值
（請參閱方程式 6）
（請參閱方程式 6）
| R1 (k?) | R2 (k?) | VOUT (V) |
|---|---|---|
| 短路 | 開路 | 0.8 |
| 0.619 | 4.99 | 0.9 |
| 1.13 | 4.53 | 1 |
| 1.37 | 4.42 | 1.05 |
| 1.87 | 4.99 | 1.1 |
| 2.49 | 4.99 | 1.2 |
| 4.12 | 4.75 | 1.5 |
| 3.57 | 2.87 | 1.8 |
| 3.57 | 1.69 | 2.5 |
| 3.57 | 1.15 | 3.3 |
方程式 6. VOUT = 0.8 × (1 + R1/R2)
注：
當存在 VBIAS 和 VEN 并且未提供 VIN 時，該器件會從 OUT 輸出約 50μA 的電流。盡管這種情況不會對器件造成任何損壞，但如果 OUT 和 GND 之間的總電阻（包括外部反饋電阻）大于 10k?，輸出電流可以為 OUT 節點充電。
