9.2.1.2.6 VBUS 電源開關實現
這個特定示例使用德州儀器 (TI) TPS2561 雙通道精度可調限流電源開關。有關此電源開關或德州儀器 (TI) 提供的其它電源開關的詳細信息，請參見德州儀器 (TI) 網站。

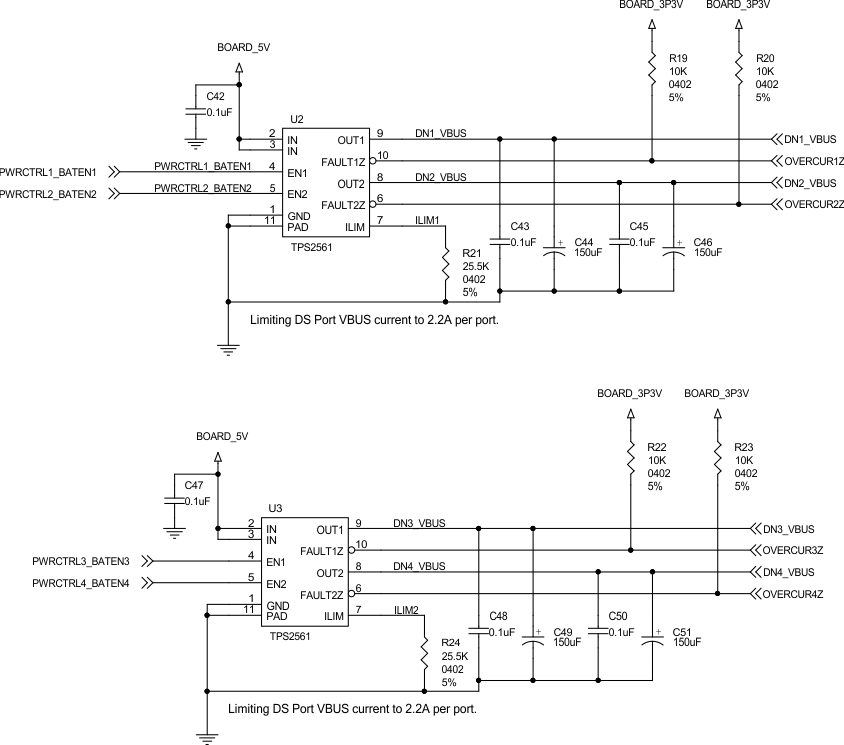

圖 9-7 VBUS 電源開關實現
