9.2.1.2.2 下游端口 1 實現
TUSB8042A 的下游端口 1 連接至 USB3 Type-A 連接器。BATEN1 引腳上拉后，為端口 1 啟用電池充電支持。如果不需要電池充電支持，則 TI 建議卸載 BATEN1 上的上拉電阻器。

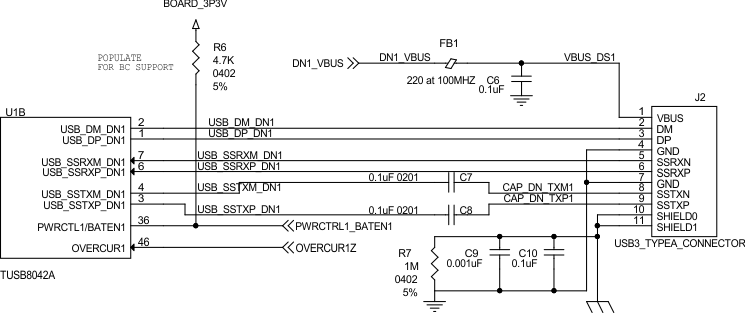

圖 9-3 下游端口 1 實現
