3 說明

TUSB8042A 是一款四端口 USB 3.2 x1 Gen1 (5Gbps) 集線器。該器件可在上游端口上提供同步超快速 USB、高速或全速連接。該器件還可在下游端口上提供超快速 USB、高速、全速或者低速連接。當上游端口被連接到一個只支持高速、全速或低速連接的電氣環境中時，下游端口上的超快速 USB 連接被禁用。

當上游端口被連接到一個只支持全速或低速連接的電氣環境中時，下游端口上的超快速 USB 和高速連接被禁用。

TUSB8042A 支持每端口或集中電源開關以及過流保護，并且支持電池充電應用。

按照 USB 主機的要求，一個端口電源單獨控制集線器開關為每個下行端口上電或者斷電。另外，當端口電源單獨控制型集線器檢測到過流事件時，僅關閉受影響下行端口的電源。

當需要為任一端口供電時，集中集線器將開啟所有下游端口的電源。只有當所有端口處于電源可被移除的狀態時，到下行端口的電源才可被關閉。此外，當成組集線器檢測到過流事件時，將關閉所有下行端口的電源。

TUSB8042A 下游端口可提供電池充電下游端口 (CDP) 握手支持，從而為電池充電應用提供支持。未連接上行端口時，該器件還支持專用充電端口 (DCP) 模式。DCP 模式支持 USB 電池充電、Galaxy 充電并且符合中國電信行業標準 YD/T 1591-2009，能夠為 USB 器件提供支持。此外，在未連接上游端口的情況下，TUSB8042A 支持分壓器充電端口模式（ACPx 模式），并且可在所有模式之間進行自動切換，切換順序從 ACP3 模式開始，到 DCP 模式結束。

TUSB8042A 能夠為包括電池充電支持在內的一些特性提供引腳設置配置，還能夠通過 OTP ROM、I²C EEPROM 或 I²C/SMBus 目標接口為 PID、VID 和自定義端口和物理層配置提供定制服務。使用 I²C EEPROM 或 I²C/SMBus 目標接口時，還可以提供定制字符串支持。

該器件采用 64 引腳 RGC 封裝，可以商用版 (TUSB8042A) 形式提供，用于在 0°C 到 70°C 的溫度范圍內工作，并可以工業版 (TUSB8042AI) 形式提供，用于在 –40°C 到 85°C 的溫度范圍內工作。

封裝信息

器件型號⁽¹⁾	封裝	封裝尺寸⁽²⁾
TUSB8042A	RGC（VQFN，64）	9mm × 9mm
TUSB8042AI	RGC（VQFN，64）	9mm × 9mm

(1) 有關所有可用封裝，請參閱節 12。

(2) 封裝尺寸（長 × 寬）為標稱值，并包括引腳（如適用）。

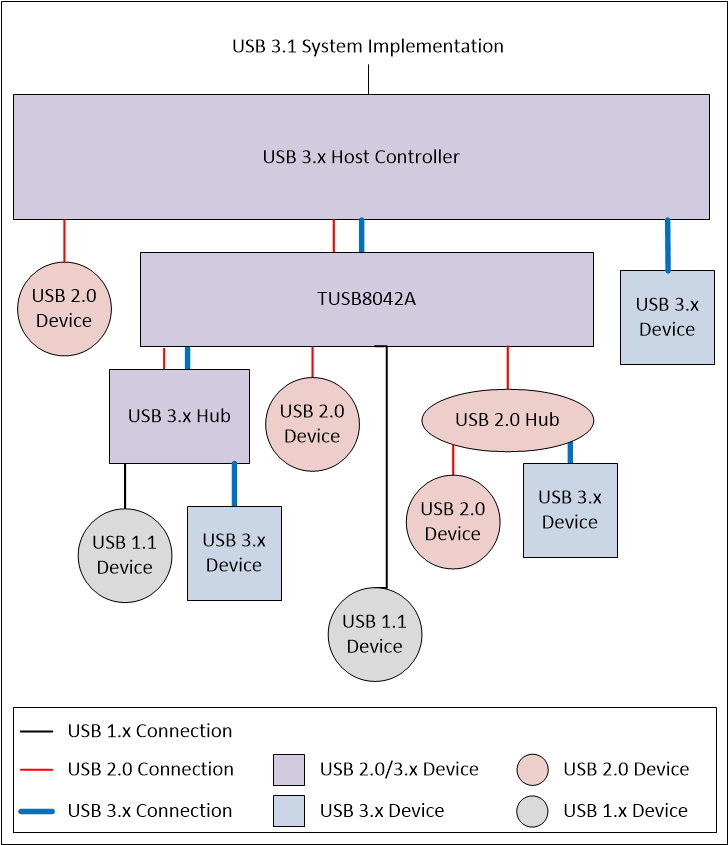

示意圖
