9.2.1.2.3 下游端口 2 實現
TUSB8042A 的下游端口 2 連接至 USB3 Type-A 連接器。BATEN2 引腳上拉后，為端口 2 啟用電池充電支持。如果不需要電池充電支持，則 TI 建議卸載 BATEN2 上的上拉電阻器。對于 VBUS 連接中使用的鐵氧體磁珠，由于高電流充電模式下的 IR 壓降很明顯，因此建議使用較低的電阻。無需在 Type-A 連接器屏蔽接地和信號接地引腳之間進行隔離。當接地端短接在一起時，某些應用可能具有更好的 ESD/EMI 性能。

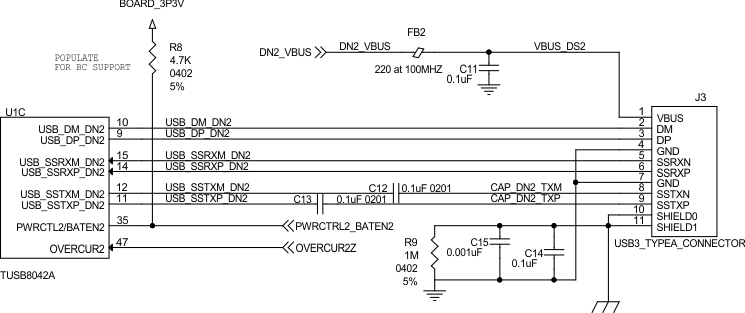

圖 9-4 下游端口 2 實現
