9.2.1.2.7 Clock、Reset 和 Misc
PWRCTL_POL 保持未連接狀態，這會導致 USB VBUS 電源開關的有效高電平電源使能（PWRCTL1、PWRCTL2、PWRCTL3 和 PWRCTL4）。SMBUSz 引腳也保持未連接狀態，由此會選擇 I2C 模式。PWRCTL_POL 和 SMBUSz 引腳都有內部上拉電阻。僅當 VDD11 電源在 VDD33 電源之前穩定時，才能使用 GRSTN 引腳上的 1μF 電容器。根據兩個電源的電源斜坡，可能需要調整電容器大小。

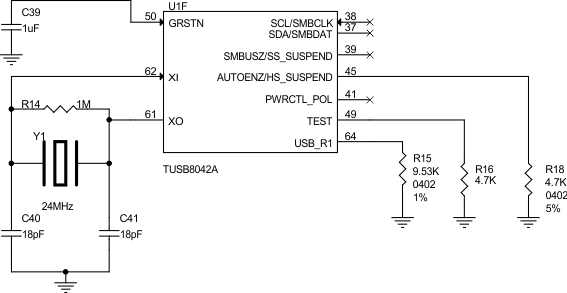

圖 9-8 Clock、Reset 和 Misc
