7.3.4 時鐘生成
TUSB8042A 接受晶體輸入以驅動內部振蕩器或外部時鐘源。如果為 XI 而不是晶體提供時鐘，XO 將保持開路。否則，如果使用晶體，則連接必須遵循以下指南。XI 和 XO 耦合到 PCB 上的其他引線和電源，因此務必使它們盡可能短并遠離任何開關引線。TI 還建議通過使用干凈的接地線屏蔽 C1 和 C2，以盡可能減小 XI 和 XO 之間的電容。

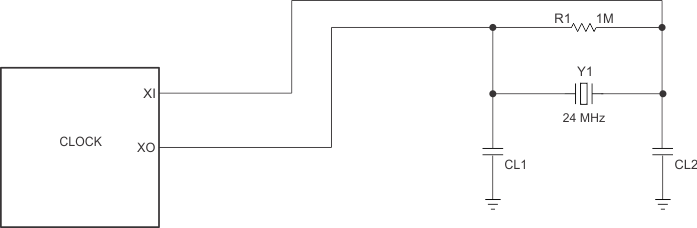

圖 7-1 TUSB8042A 時鐘
