9.2.1.2.1 上行端口實現
TUSB8042A 的上游連接到 USB3 Type-B 連接器。這個特定的示例中 GANGED 引腳和 FULLPWRMGMTZ 引腳被拉至低電平，這可實現對每個下行端口的單獨電源支持。來自 USB3 Type-B 連接器的 VBUS 信號通過分壓器饋送。分壓器的目的是確保電平滿足 USB_VBUS 輸入要求

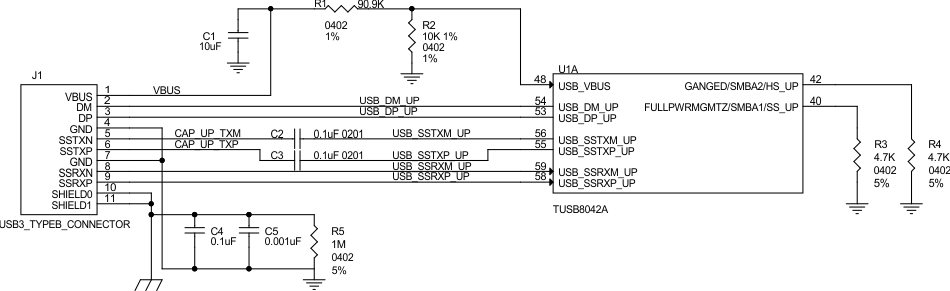

圖 9-2 上行端口實現
