6 半橋評估板的 QFN 12x12 封裝熱性能

評估板 (LMG3422EVM-043) 在設計制作時進行了各種權衡，它由兩個采用半橋拓撲配置的 LMG3422R030 器件組成。它選擇使用一個 35mm x 50mm x 20mm 的橢圓翅片散熱器（UB3550-20B，Alpha Novatech）和一個 12V、1.68W 的直流風扇（F-3010H12BIII-16，Cofan）來冷卻系統。使用四組推針和彈簧施加 20psi 的恒定壓力，將散熱器壓到 PCB 背面，并在中間放置 0.5mm 厚的導熱墊 TIM（GR80A，F(xiàn)ujipoly）。

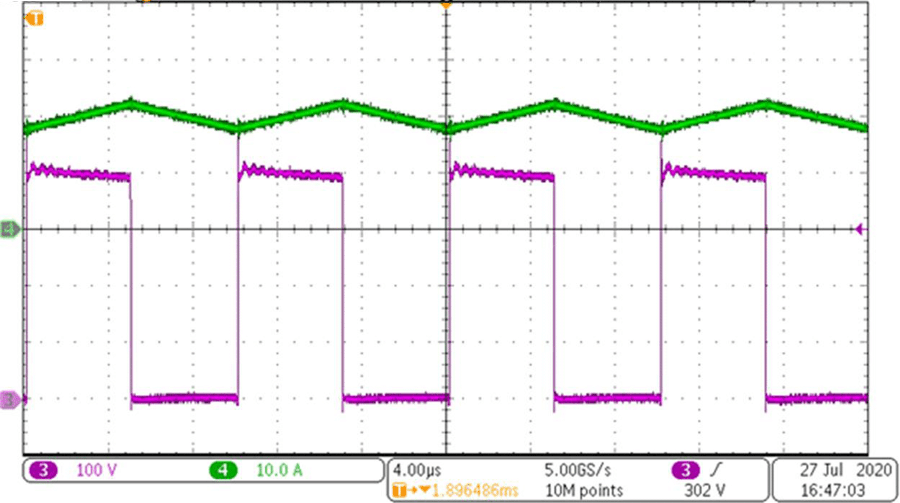

此測試采用同步降壓轉換器配置，總線電壓為 400V，輸出電流為 20A，功率級別為 4kW。圖 6-1測試波形如 中所示，綠色波形為電感器電流，而粉紅色波形為開關節點電壓。

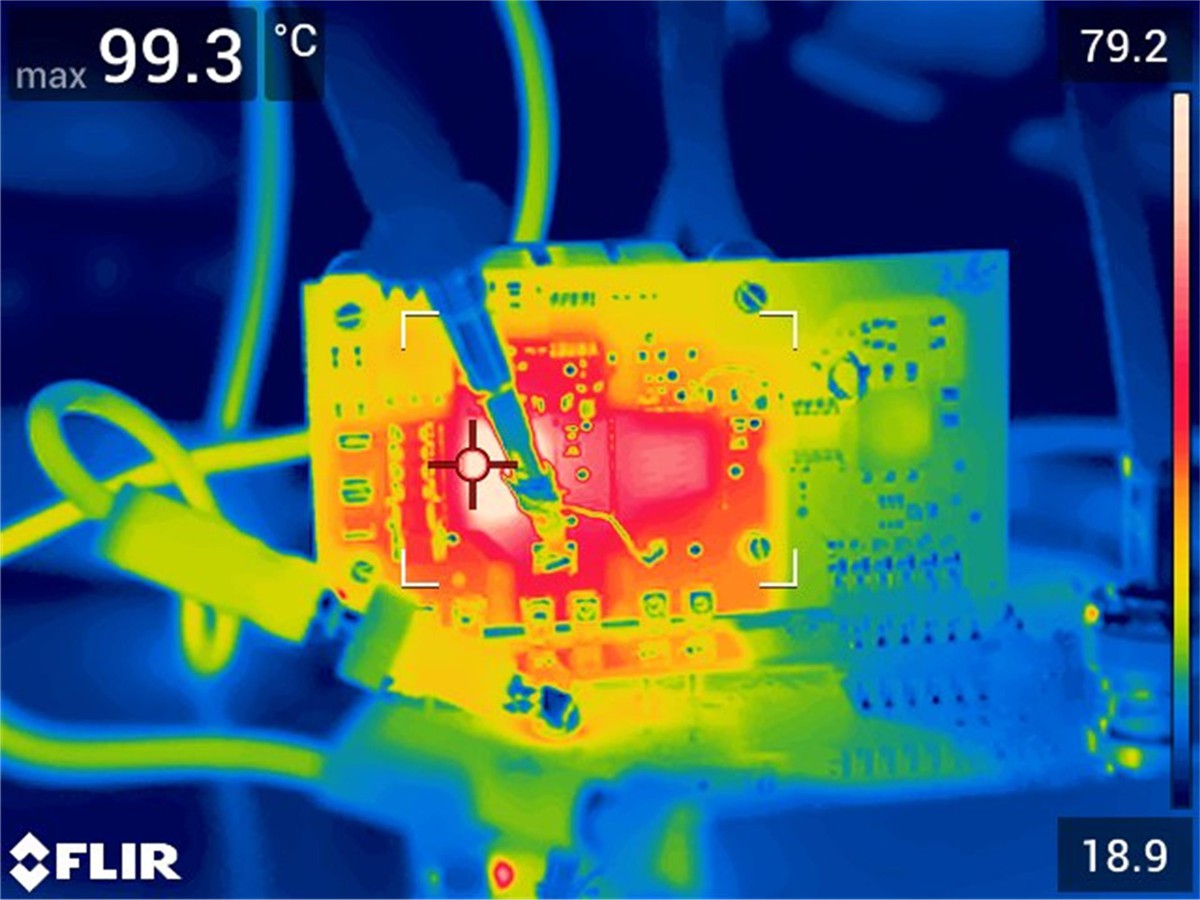

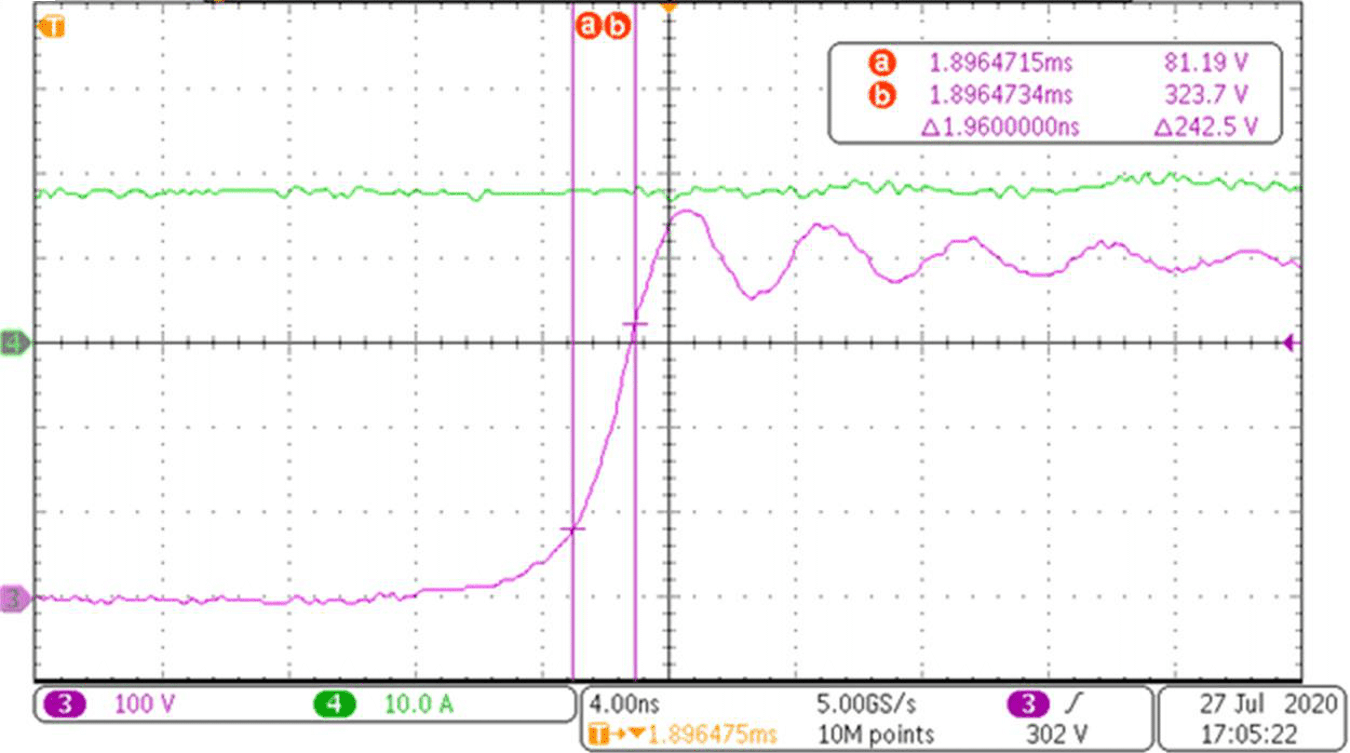

如圖 6-2 中所示的放大波形，有源 GaN 器件的開啟速度超過 120V/ns，最大速度為 150V/ns，這得益于此集成封裝的超小共源電感。此外，在這一測試中，經優化的電源環路使過沖電壓在超高的開關速度下低于 50V。在這種工作條件下，通過將直流風扇直接連接到散熱器上向其吹風，測量了系統的熱性能。紅外熱感圖像（圖 6-3）顯示 QFN 12x12 封裝外殼溫度為 99.3°C，遠低于此 LMG3422R030 GaN 功率級產品適用的最高工作溫度 (125°C)。對于這一底面冷卻系統，測得的 R_θJA 為 3.8°C/W。
