8 TX 正交調制器校正 (QMC) 交互

DPD 估算和調整可能會與 TX QMC 和 LO 泄漏收斂同時進行。系統工程師應在 QMC 和 LO 泄漏校正的初步收斂階段留出專門的時間窗口，通常約為 50ms。在這個專門的時間窗口中，DPD 調整應保持凍結。類似地，TI 建議在初步 DPD 收斂期間，凍結 TX QMC 和 LO 泄漏估算。初步 DPD 收斂完成后，TX QMC 和 LO 泄漏校正就能以更快的速度更新。這也被稱為自主 TXQMC 階段，通常需要約 10ms 來完成。

DPD 環路時間在很大程度上取決于 DPD 算法估算。假設 DPD 調整所需的時間在 100ms 范圍內可實現較好的線性性能，使 TX QMC 和 LO 泄漏可與 DPD 調整時間窗口保持一致的 TX-FB 連接時間段如圖 8-1 所示。這樣可避免為 QMC 和 LO 泄漏跟蹤校準分配專門的時間窗口。

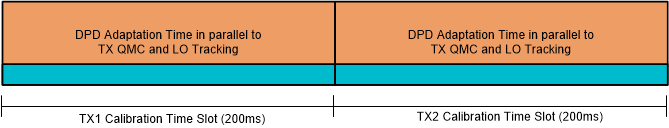

圖 8-1 與 DPD 并行的 TXQMC 運行時間

AFE77xx 還支持 DPD 調整和 QMC/LO 跟蹤分別在專門的時間窗口中完成的模式。這更適合需要針對特定 TX 路徑定期進行多次校準的系統（即 DPD 調整、輸出功率觀測、反射功率觀測等），以便跟蹤時間和溫度的改變。假設為特定 TX 鏈所需的所有校準定期分配 200ms 的時間窗口，系統工程師可保留 30ms 的專門時間窗口，在 200ms 的時間窗口內維持 TX-FB 對連接，以啟用 QMC 的 LO 泄漏來跟蹤時間和溫度變化。但要在 TXQMC 初步收斂階段和跟蹤階段之間保留統一的校準方案，TI 建議在 200ms 的時間窗口中，為 QMC 和 LO 泄漏跟蹤保留至少 50ms 的 TX-FB 對專門連接時間，如圖 8-2 所示。⁽³⁾

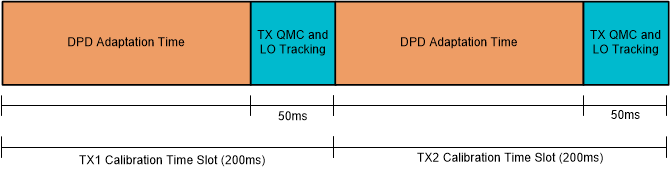

圖 8-2 專門的 TXQMC 時段和專門的 DPD 調整時段

在 TX QMC 和 LO 泄漏跟蹤期間，校正系數會定期更新。系數更新設計為無干擾進行。但如果應用需要，AFE7xx 還支持以下模式：QMC 和 LO 泄漏算法在后臺持續估算系數，但只有在啟用了額外的 GPIO 后才更新系數，如圖 8-3 所示。這種基于額外的 GPIO 更新數據路徑系數的模式被稱為“主機觸發的更新模式”。在主機觸發的更新模式下，觸發額外的 GPIO 后，四個 TX 通道的 TX QMC 和 LO 泄漏系數會在 200μs 后更新。

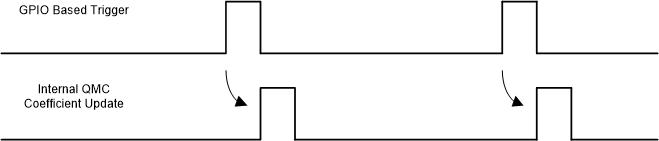

圖 8-3 利用觸發的外部 GPIO 進行內部 TXQMC 系數更新
