2 DPD 簡介

在典型的電信基站以及小型蜂窩和分布式天線系統等各種衍生系統中，功率放大器 (PA) 的總功率傳輸和電源效率現已成為當前第四代 (4G) 系統和即將到來的第五代 (5G) 預發布系統的主要規格指標。由于對移動數據的需求增加，電信設備必須具有更小的外形尺寸，未來可能還要能夠支持多輸入多輸出天線陣列 (MIMO)。無線電設備的物理尺寸更小、密度更高有助于實現更高的電源效率。

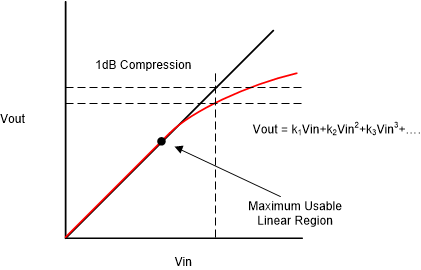

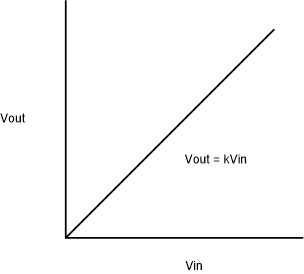

盡管每臺無線電設備的天線數量在不斷增加，但只要保持設備成本與原來持平，無線電制造商就能在不斷發展的市場中保持競爭力。在理想情況下，PA 應是線性的，可提供與 PA 的增益 (k) 和輸入功率 (Vin) 成正比的功率，如圖 2-1 所示。但 PA 的線性性能并不理想，具有典型的 1dB 壓縮點和三階截點（如圖 2-2 所示）。工程師在設計時必須考慮這些非線性行為，了解如何權衡 PA 的線性性能和最大輸出功率限制。

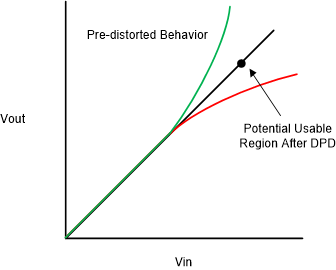

為了克服線性功率限制，同時降低無線電的整體成本，無線電制造商必須發揮創造力，使用成本更低、線性功率傳輸限制更少的 PA。工程師針對上述 PA 應用創新技術，促使 PA 具有非線性行為，甚至接近飽和區域，從而傳輸更高的發送功率。這種技術需要進行數字處理，并被稱為數字預失真，或 DPD。如圖 2-1 所示，DPD 的目標是確定 PA 非線性行為的特性，并在 PA 中注入線性信號，以實現整體輸出的線性化。比較圖 2-2 和圖 2-3 可以發現，經過 DPD 線性化后 PA 的可使用區域得以增加，從而提高了無線電系統的可用輸出功率。

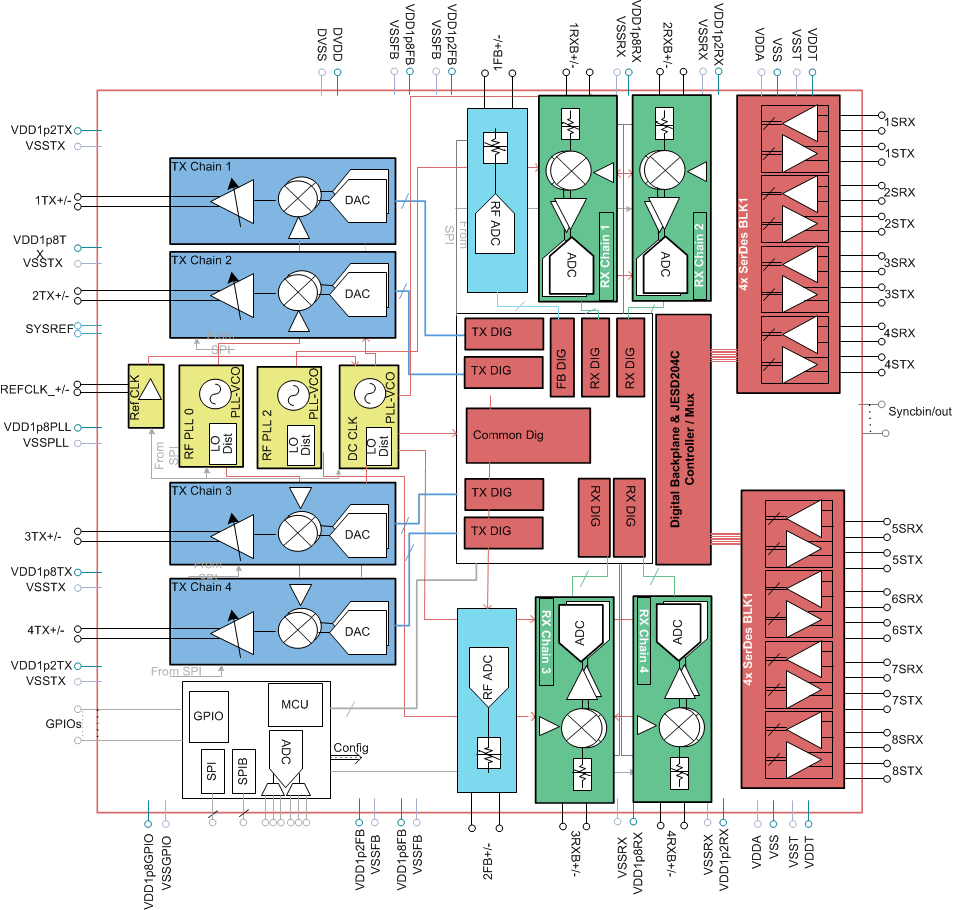

在學術和工業領域研究和實施了各種數字處理優化和算法架構，目標是增加 PA 功率傳輸和效率。若要實施 DPD，無線電必須具有可用于發送觀測的反饋路徑。為了幫助系統設計人員完成具有 DPD 的無線電收發器系統，TI 的 AFE77xx 系列收發器包含可用于實施的高性能反饋觀測路徑。
