3.1 基本 DPD 系統構建塊
從 DPD 系統的構建塊來看，該系統包含負反饋和正向校正路徑，如圖 3-1 所示。正向路徑可簡化為基本的數字升頻轉換塊、DAC、調制器和 PA。負反饋路徑包含一個觀測路徑，可觀測 PA 輸出、解調器、ADC 和數字降頻轉換塊。DPD 運行期間觀測到的數據將以負反饋的形式饋入 DPD 處理環路，對正向路徑進行預失真。預失真的功率曲線應與 PA 的線性曲線成反比，以便使 PA 總輸出線性化。

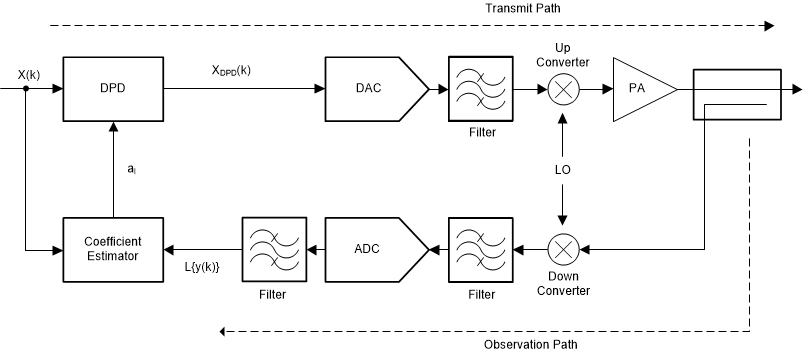

圖 3-1 基本 DPD 構建塊
