AFE7799 包含兩個基于直接射頻采樣架構的反饋 (FB) 鏈。圖 4-3 所示為 FB 鏈方框圖。FB 鏈通常用作功率放大器 (PA) 輸出的觀測路徑，該輸出為外部 DPD 引擎提供輸入。直接采樣架構提供了一個固有的寬帶接收器鏈，并簡化了 TX 鏈損失的校準過程。反饋路徑由一條模擬射頻鏈和一個數字塊組成。

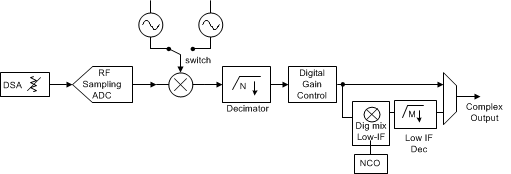

圖 4-3 反饋路徑方框圖

FB 路徑模擬塊包含一個輸入 DSA 和一個射頻采樣 ADC。

輸入 DSA 具有總計達 16dB 的衰減量，分辨率為 1dB。DSA 衰減可通過 SPI 設置。

14 位射頻 ADC 可配置為在兩種不同的采樣率模式下工作：48x (2949.12Msps) 和 54x (3317.76Msps)。

AFE7799 反饋鏈的數字部分如圖 4-3 所示。FB 數字部分的輸入是來自 FB ADC 的真射頻信號。第一級是混頻器，用于轉換為復合的基帶信號。混頻器有兩個可切換的 NCO，因此對于雙頻帶應用，可在使用一個 NCO 的同時維持另一個 NCO 的相位。混頻器之后是抽取級。AFE7799 將抽取級的輸出用于 IQ 失配校正引擎，該引擎與進入數字增益塊的主信號路徑并行，后跟帶 NCO 的低 IF 混頻器，最后是第二抽取級。當 TX 信號頻率偏移以實現低 IF 運行模式時，這些塊可用于匹配 TX 信號。如果不使用移頻，可繞過這些塊。將射頻采樣 ADC 和數字降頻轉換級用于 FB 路徑的優勢是，更大限度地減少了鏡像和 LO 饋通等模擬瑕疵，并降低了對 DPD 估算階段的影響。
