ZHCAAL0B April 2019 – August 2021 AFE7728D , AFE7768D , AFE7769 , AFE7769D , AFE7799
5.2 訓練序列生成
在典型的通信協議中（例如 4G LTE TDD 系統），可利用一個被稱為 Special Slot 的時段來發送 DPD 訓練序列。如圖 5-2 所示，DL 鏈可使用此時段來發送 DPD 所需的訓練序列。然后 FB ADC 可捕獲此訓練序列，以執行系數估算。最后，DPD 環路可應用此系數來實現線性化。

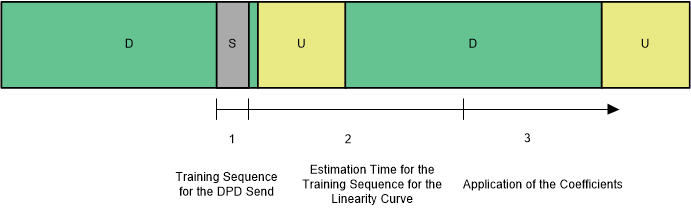

圖 5-2 使用 Special Slot 設置的 DPD 典型估算和校正階段在無線電系統中，同一 Special Slot 可用于其他用途，例如正向功率觀測、反射功率觀測和 DL 鏈中需要的其他各種估算。與 DPD 類似，其他觀測流程也可定期執行。
