7 反饋抗混疊濾波

由于 AFE77xx 反饋路徑基于射頻采樣架構，如果頻譜功率是帶內信號的奈奎斯特倍數，則會混疊到帶內信號中。因此，為了改良 DPD 算法和 AFE77xx 內部 TXQMC 算法，反饋路徑必須具有抗混疊濾波功能。

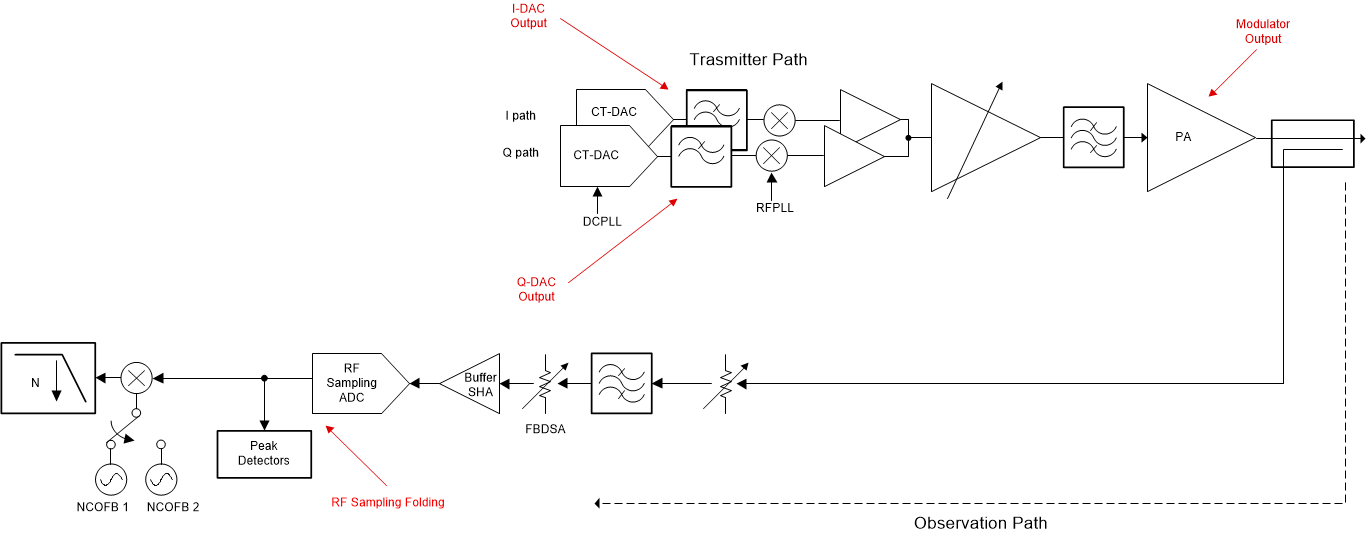

圖 7-1 所示為簡化的 TX 和 FB 塊。如引言所述，TX 部分包含直接升頻轉換電路與典型基帶 DAC 和模擬調制器，而 FB 部分是射頻采樣 ADC 電路。此處重點介紹的節點是同相信號 (I) 和正交信號 (Q) 的基帶 DAC 輸出，基帶到射頻的調制器輸出以及射頻采樣 ADC 的采樣數據。

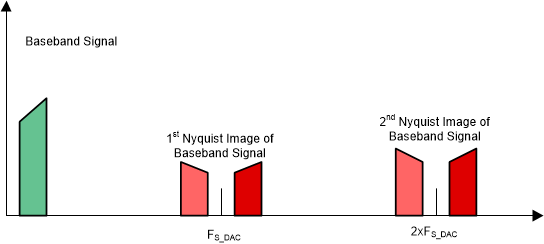

I 或 Q 路徑上 DAC 輸出的分析如圖 7-2 中的頻譜所示。要進行升頻轉換的基帶信號用深綠色表示。DAC 也是一個采樣器，所以奈奎斯特鏡像頻率是奈奎斯特頻率的倍數（即 F_{S_DAC}/2 頻率）。雖然有基帶輸出濾波，但這種濾波并不是理想的磚墻式濾波，會有一些殘余功率。暗紅色的是基帶信號的鏡像，具有與基帶對稱的振幅和相位信息。淺紅色的是折疊鏡像，具有翻轉的振幅和相位信息（相位差 180°）。

I 和 Q 信號然后會通過調制器路徑進行升頻轉換。經過 LO 混合后的最終射頻頻譜如圖 7-3 所示。深綠色的是經過調制的波形，淺綠色的是因模擬元件正交混合不理想而產生的鏡像瑕疵。由于混合過程中的 DC 偏移，還有一些輕微的 LO 饋通。TXQMC 算法可校正鏡像瑕疵和 LO 饋通。

如果關注的帶寬接近 LO 頻率的相關信號，圖 7-3 展示的是另外兩個影響反饋性能的區域。

1. 第 1 奈奎斯特鏡像和 TXLO 直接混合：這以基帶信號的第一奈奎斯特鏡像為參考，以 F_{S_DAC} 為對稱軸，如圖 7-2 所示。DAC 輸出的第一奈奎斯特鏡像基本上利用 LO 混合直接調制為 RF。因此，第一奈奎斯特鏡像現在位于 F_{S_DAC} + F_LO 的中心。
2. 因混合第 2 奈奎斯特鏡像和 TXLO 而生成的鏡像：這以基帶信號的第二奈奎斯特鏡像為參考，以 2 倍的 F_{S_DAC} 為對稱軸，如圖 7-2 所示。利用 LO 混合，主要調制信號位于 2 倍的 F_{S_DAC} + F_LO（出于簡化原因未顯示），由于正交混合不理想，還有一個鏡像位于 2 倍的 F_{S_DAC} - F_LO。

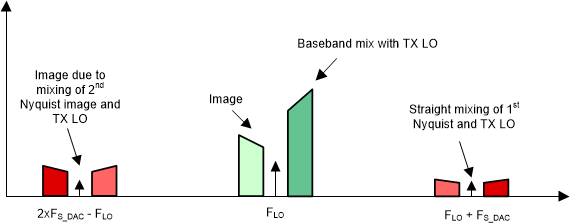

   圖 7-3 調制器輸出頻譜

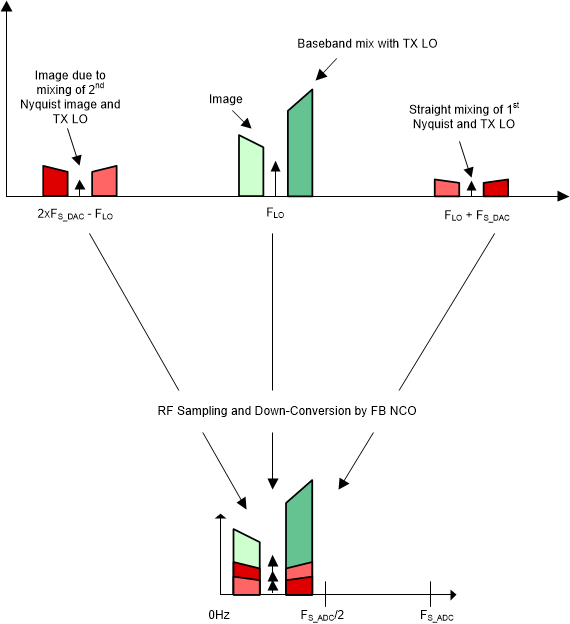

圖 7-4 中強調了這些鏡像（或鏡像的鏡像）的影響。首先，由于 F_{S_ADC} 處的 FB ADC 采樣率通常設為與 F_{S_DAC} 處的基帶 DAC 采樣率相同，這些鏡像在 FB ADC 的奈奎斯特帶寬內部折疊。另外，由于 FB NCO 設為與 TXLO 相同，這些鏡像在 FB ADC 路徑的抽取帶寬中帶內折疊。除了實際基帶信號之外，鏡像（或鏡像的鏡像）的所有折疊會在 DPD 和 TXQMC 算法的估算階段引發問題。因此，TI 建議圍繞帶內信號提供充分的帶通濾波，從而實現出色的 DPD 和 TXQMC 性能。

1. 在反饋路徑中，通常不適合使用低通濾波器。
2. 對于 1.8GHz、2.4GHz 或 3.5GHz 信號帶，F(xiàn)_{S_DAC}-F_LO 毛刺和 3 倍的 F_{S_DAC}-F_LO 通常出現在低頻或極高頻處。
3. 隨著 F_LO 接近 4.5GHz，附近會出現 3 倍的 F_{S_DAC}-F_LO 和 F_LO。可能需要額外調整，例如采樣率 F_{S_DAC} 或 F_{S_ADC} 調整。
