2.3.1 串聯線圈的互感
對于如圖 2-6 所示對齊的多層線圈，每層之間的磁場會進行耦合，從而使總電感增大。圖 2-8 展示了雙線圈布置的等效電路模型。

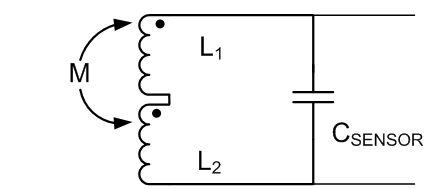

圖 2-8 雙層傳感器的互感（忽略 RP）各個線圈磁場之間的連接均是正向的，因此串聯線圈的總電感為：
其中
- L1 = 線圈 1 的電感
- L2 = 線圈 2 的電感，該電感通常與 L1 相同，因為幾何形狀是相同的
- M = 線圈之間的互感 = k × √(L1 ×L2)
參數 k 是線圈之間磁鏈的量度，其值在 0 和 1 之間變化，并且僅取決于線圈之間的距離。互感是穩定的，并且會使總電感增加，使其超過各個電感的簡單和，如Equation3 所示。
通常，對于磁通正向連接的 N 個串聯線圈，總電感根據以下公式得出：
Equation4 考慮了相鄰層中的線圈之間以及交替層中的線圈之間存在磁鏈。線圈之間的互感程度取決于各層之間的間隔，因此各個互感會有所不同。
例如，如果一個線圈的外徑為 18mm，引線寬度和引線間距為 0.15mm，匝數為 12，則其電感為 3.5μH。如果在 1.0mm 厚的 PCB 中使用 4 個此類單層電感器構建一個多層電感器，則總電感不是 4×3.5μH (14μH)，而實際上是 39μH。額外的 25μH 互感實際上大于四個線圈的 14μH。該互感具有不使傳感器 RS 增大的額外有益特性。
德州儀器 (TI) 在線 WEBENCH? 工具支持多層線圈設計，無需進行復雜的計算?？梢栽?http://webench.ti.com/wb5/LDC/#/spirals 中訪問該工具。
