2.5.1 SRF 測量
可以使用阻抗分析儀輕松測量電感器的 SRF。使用阻抗分析儀，只需連接電感器并繪制阻抗幅度和相位與頻率之間的關系圖即可測量 SRF。θ=0° 時的頻率對應于 SRF。在圖 2-15 所示的示例中，SRF 發生在 4.6MHz 下。請注意，SRF 是目標交互的函數 - 當目標交互變強時，SRF 幾乎總是增大。

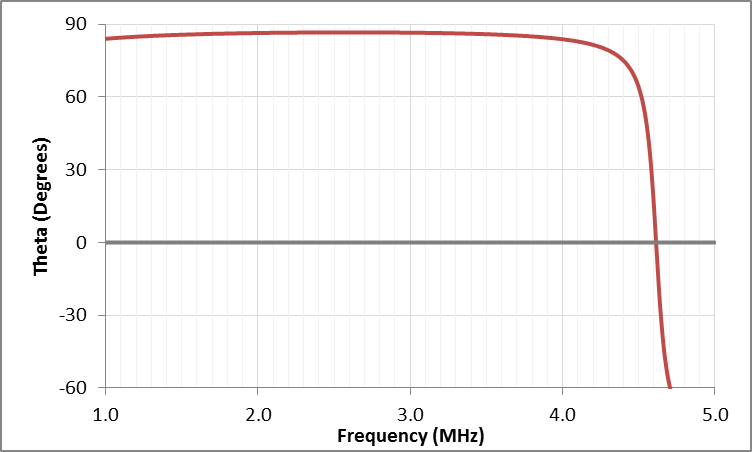

圖 2-15 電感 T 與頻率之間的關系矢量網絡分析器 (VNA) 也能夠執行該測量。與往常一樣，對于 VNA，正確校準 VNA 非常重要。校準平面必須位于與電感器的連接處，否則偏移會在測量中引入傳輸線，從而導致測量誤差。校準后，只需在適當?shù)念l率范圍內測量 S11。SRF 是 S11 圖在開路附近與實軸相交的頻率，如圖 2-16 所示。

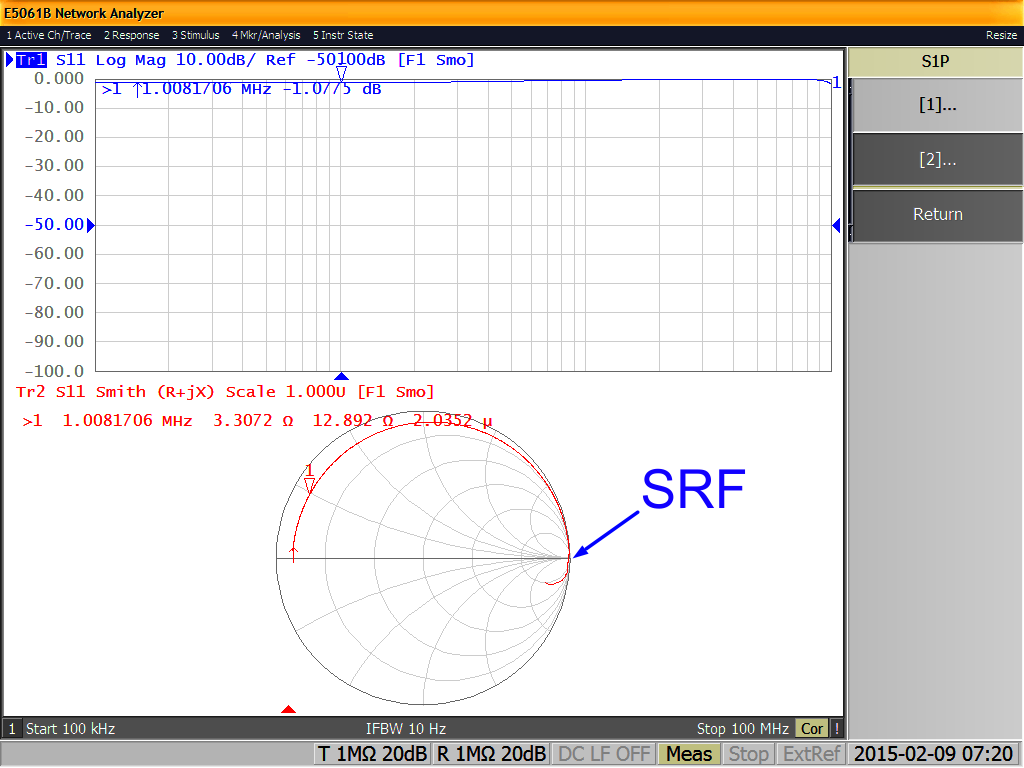

圖 2-16 使用 VNA 測量 SRF
