1.2 RS 和 RP
由于用于構造電感器的導體中存在串聯損耗，電感式傳感器本質上是有損耗的。這些電阻損耗主要有兩個來源 - 目標或其他附近導體中耗散的能量，以及電感器導電繞組的分布式損耗。測量 RP 時，目的是僅測量目標上的渦流損耗。傳感器中的分布式損耗降低了 LDC 的測量動態范圍。即使在使用 LDC131x 或 LDC161x 器件測量電感（僅 L）時，較高的損耗也會降低測量精度。
用戶可以通過兩種方式之一以電氣方式表示該損耗 - 作為串聯模型或并聯模型，如圖 1-2 所示。在串聯表示中，RS 越高，寄生損耗就越多，LDC 需要將更多的能量驅動到傳感器中以維持振蕩。與并聯模型相比，該模型能夠更好地匹配系統的物理特性。
并聯模型更容易確定給定傳感器峰值電壓所需的傳感器電流。對于并聯模型，很明顯，如果 RP 過低，則會使傳感器振蕩衰減。如果 RS 變得過高（這與 RP 變得過低相同），LDC 可能無法有效驅動傳感器，從而導致噪聲增加甚至傳感器振蕩崩潰。
可以使用以下公式通過 RS 計算 RP：
RP = L/(RSC) = (2π?SENSORL)2/RS
從以上公式可以清楚地看出，RP 是傳感器頻率和傳感器電感的函數。系統中出現的最低傳感器 RP 必須處于 LDC 驅動能力范圍內。

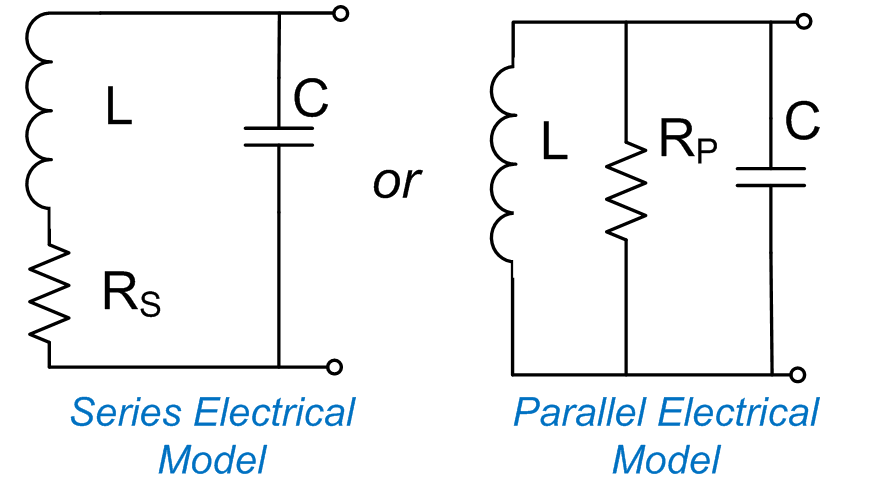

圖 1-2 RS 和 RP
