4.1 使用 WEBENCH 的示例設計過程
WEBENCH 提供兩種 PCB 線圈設計方法。第一種方法找到適合特定應用的線圈設計，其中使用所需的測量能力來推薦傳感器。
第二種方法是使用一款交互式設計工具，其中可以調整線圈尺寸、形狀、匝數以及其他參數，以優化傳感器設計，使其滿足特定的需求?？梢栽?WEBENCH 電感器設計工具 中訪問該工具。

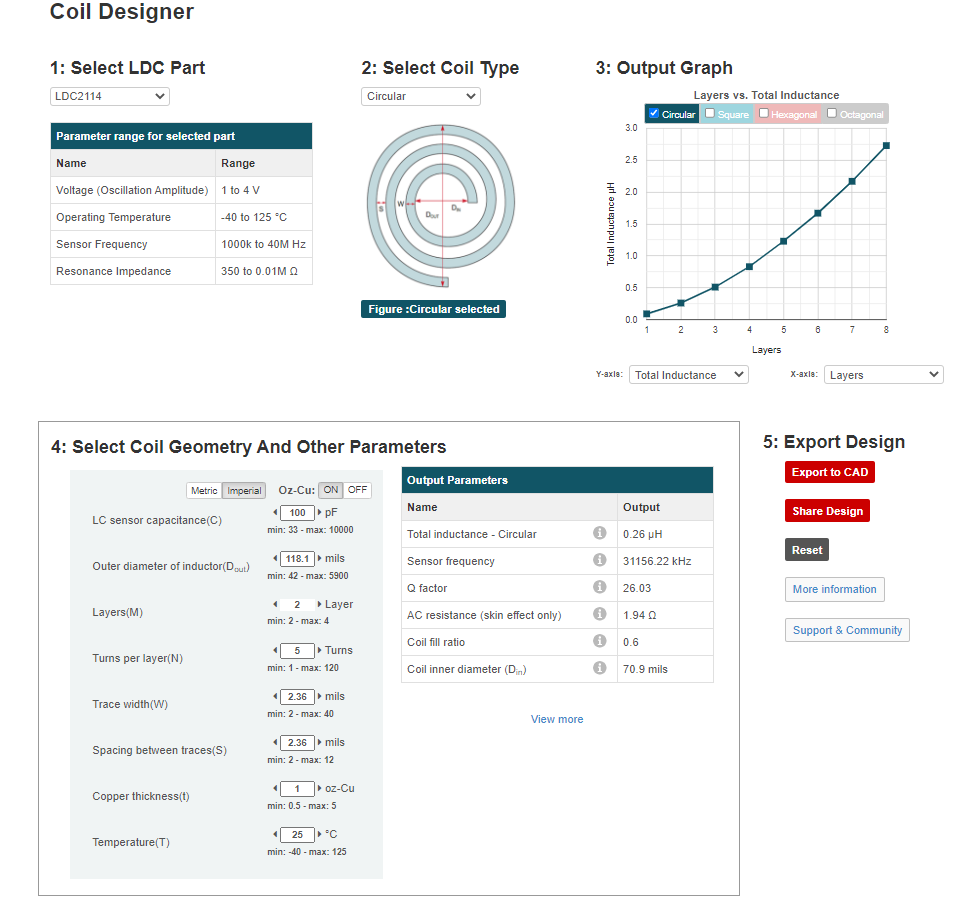

圖 4-1 WEBENCH 線圈設計器工具可通過頂部中間的下拉菜單選擇所需的線圈形狀 - 選項包括：
- 圓形
- 方形
- 六邊形
- 八邊形
如前所述，對于大多數應用而言，圓形傳感器是最佳形狀，不過方形線圈可能對幾何結構較小的傳感器有用。
可以在屏幕的左下角輸入和調整各種傳感器參數。要輸入的參數包括尺寸、匝數和 PCB 制造特性。
中間部分根據當前設置報告?zhèn)鞲衅魈匦浴?/p>
最后，可以使用以下輸出格式導出傳感器設計：
Altium Designer
Cadence Allegro 16.0-16.6
CadSoft EAGLE PCB（6.4 版或更高版本）
DesignSpark PCB
Mentor Graphics PADS PCB
然后可以將輸出導入到 CAD 工具中以完成系統設計。
