2.3 多層
對于 PCB 電感器，存在能夠在給定直徑中放置的最大匝數。如果傳感器的總電感仍然過低，則在另一層添加一個額外的電感器會增加總電感。請注意，這些額外的電感器需要在物理上對齊（如圖 2-6 所示），以使磁場正向疊加。這些電感器在電氣上以串聯方式相連接。一般而言，對于 PCB 螺旋電感器，通?？梢允褂玫诙?，因為大多數 PCB 至少有兩層。
在對多個層進行布線時，務必交替改變線圈的旋轉方向 – 如果頂層按順時針旋轉方向布線，則下一層必須逆時針旋轉。雖然這似乎違反直覺，但為了使電流以恒定的方向持續旋轉，需要采用這種物理布置。

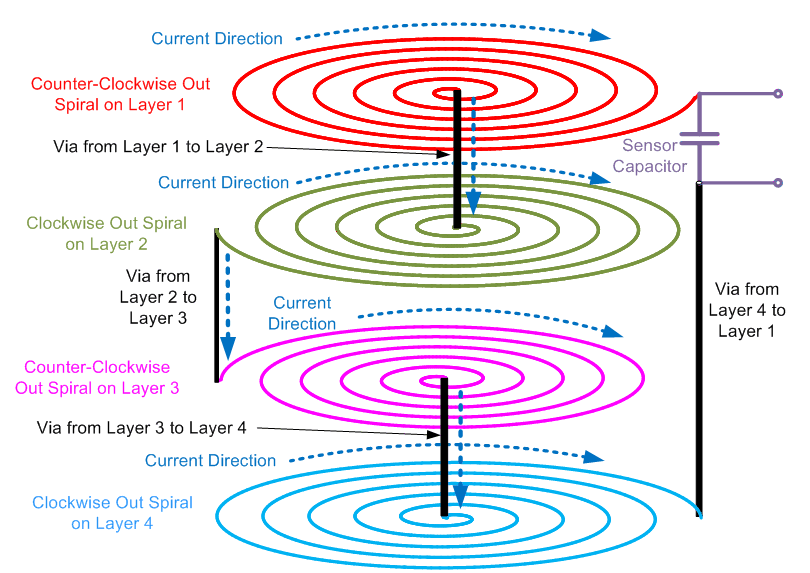

圖 2-6 多層電感器結構（串聯）

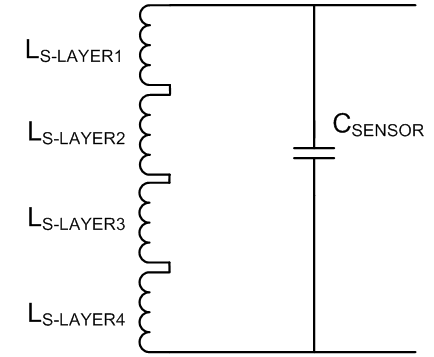

圖 2-7 四層串聯傳感器的簡化電氣模型（忽略 RP）
