ZHCAB50C March 2015 – May 2021 LDC0851 , LDC1001 , LDC1001-Q1 , LDC1041 , LDC1051 , LDC1101 , LDC1312 , LDC1312-Q1 , LDC1314 , LDC1314-Q1 , LDC1612 , LDC1612-Q1 , LDC1614 , LDC1614-Q1 , LDC2112 , LDC2114 , LDC3114 , LDC3114-Q1
2.1 電感器形狀
電感器形狀是電感器的一個重要特性，因?yàn)樗鼪Q定了所產生磁場的形狀。圓形螺旋與其他形狀相比可產生更對稱的磁場，并且就電感與 RS 而言是最佳的形狀。通常，建議使用圓形電感器以獲得盡可能高的檢測能力，除非因特定的系統要求而需要對替代形狀進行權衡。
對于幾乎所有的接近應用（其中目標以與傳感器平面正交的方式移動），合適的形狀是對于給定區域具有最佳 Q（和最低 RS）的圓形傳感器，如圖圖 2-2 所示。

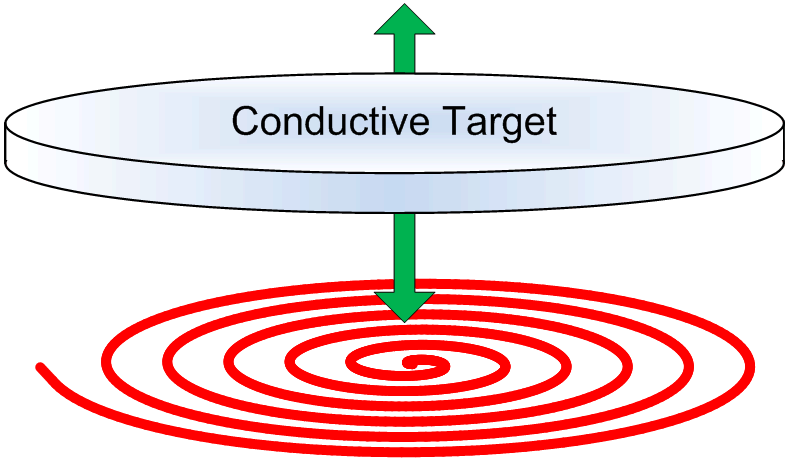

圖 2-2 采用圓形螺旋電感器的軸向檢測對于其他應用，不同的形狀可能更合適。對于基于 PCB 的傳感器，設計替代形狀比繞線式電感器容易得多。例如，矩形線圈可用于精確地檢測沿 X 軸的移動，同時降低對 Y 軸偏移的敏感度。
