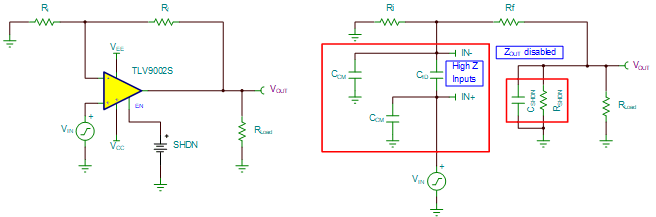

圖 6-3 同相放大器電路圖 6-4 展示了放大器關斷期間輸出電壓的交流響應。放大器采用同相配置并且增益為 +2V/V。同樣，還將 Ri 和 Rf 設置為 1kΩ 并將 RLoad 設置為 10kΩ。根據 TLV9002S 數據表規格，CID 為 1.5pF，CCM 為 5pF，CSHDN 為 2pF，而 RSHDN 為 10GΩ。

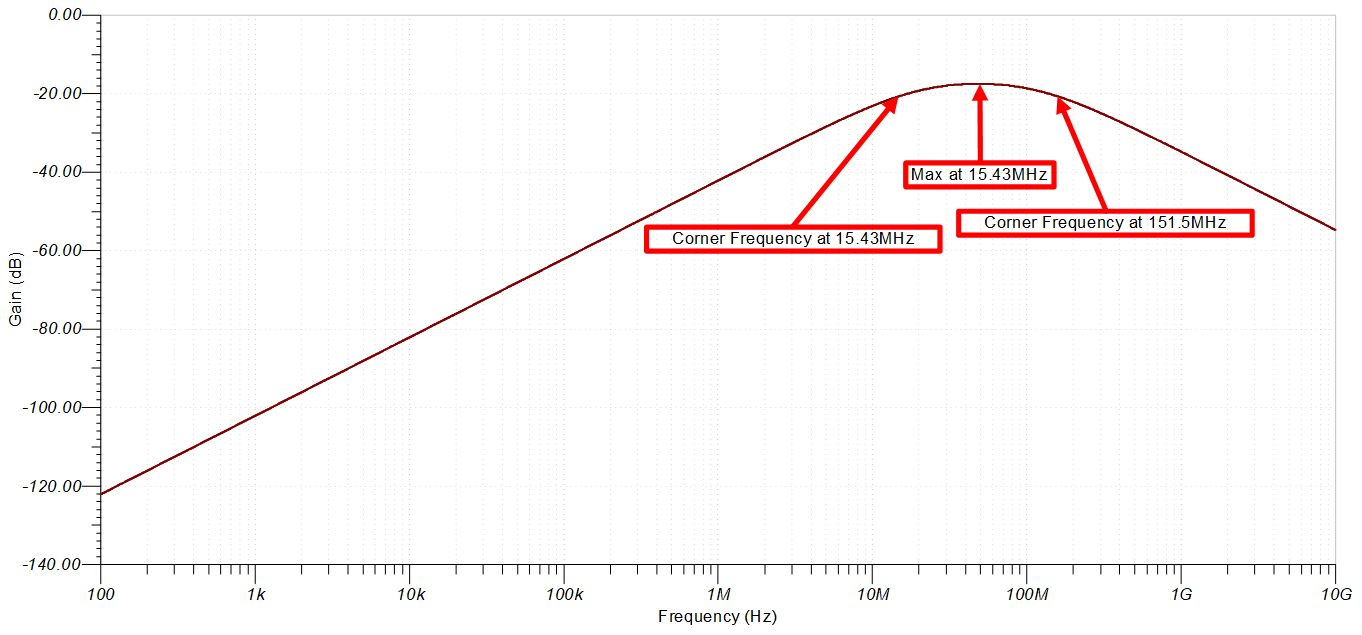

圖 6-4 同相放大器交流響應第一個轉折頻率為 15.42MHz，遠超 TLV9002S 的帶寬。通過將此圖與反相放大器對應的圖形比較，明顯可以看出此配置的最大增益要小約 15dB。此外，對于 TLV9002S 的帶寬，同相電路的增益至少比反相電路的增益小 40dB。此仿真確認了這樣的理論，即與反相配置相比，采用同相配置時，處于關斷模式的放大器能夠更有效地限制輸入信號到達輸出端。大多數時候，可以放心地使用同相電路，而不必太擔心信號會耦合到輸出端。不過，驗證電路在任何目標頻率下的頻率響應并確保不會出現下游問題仍是一個不錯的選擇。
