5.4 反饋路徑
可以執行類似的分析來確定關斷期間閉環阻抗和增益帶來的影響。需要考慮以下三種不同類型的閉環配置：
- 單位增益緩沖器
- 增益為 11 并具有 18kΩ (Rf) 和 1.8kΩ (Ri) 反饋電阻器的同相放大器
- 增益為 11 增益并具有 180kΩ (Rf) 和 18kΩ (Ri) 反饋電阻器的同相放大器

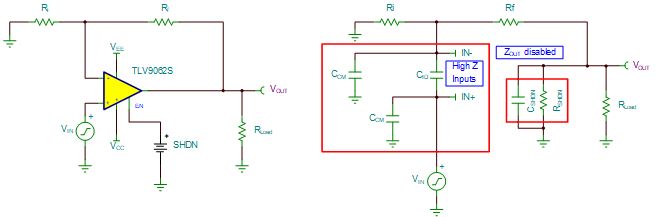

圖 5-3 展示了同相配置的一個示例電路。同樣，圖片左側部分展示了啟用時的操作配置，而右側部分展示了放大器處于關斷模式時的有效電路。
圖 5-3 同相放大器電路請注意，當放大器關閉時，反饋電阻器 Rf 和 Ri 會為輸出提供一個接地的電阻下拉路徑。與純阻性負載情況類似，該備選接地路徑可以縮短關斷時間。不過，這里的關鍵是關斷時間主要受反饋網絡的總電阻影響，而不是由電阻比設定的增益。換句話說，閉環增益并不是主要因素。與以輸出負載為例的情況相同，其原因是過大的反饋電阻器將會與寄生電容構成很大的 RC 組合，進而導致關斷時間延長。

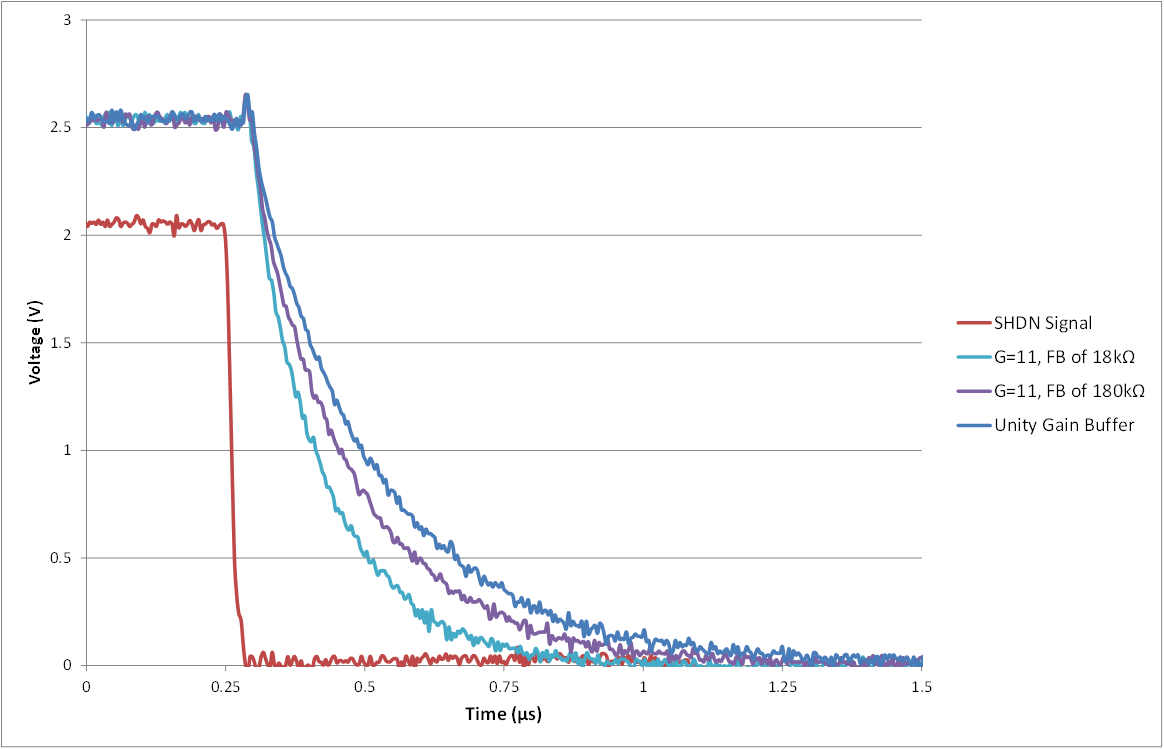

圖 5-4 展示了使用單位增益緩沖器以及使用兩個不同反饋電阻提供 11V/V 增益時的 TLV906xS 關斷行為。測量是在通道 1 上進行的，而通道 2 始終保持開啟。
圖 5-4 閉環配置與關斷 TLV9062S
