ZHCAB79B December 2019 – June 2022 TLV9001 , TLV9002 , TLV9004 , TLV9051 , TLV9052 , TLV9054 , TLV9061 , TLV9062 , TLV9064
4 啟用和關斷期間的輸出行為
如上所述，從向 SHDN 引腳施加信號到放大器進入所需狀態之間存在延時。此延時之前被定義為 tON 或 tOFF。圖 4-1 展示了 TLV9052S 器件典型的啟用瞬態響應，其中該器件按照數據表的“關斷”部分所述進行配置。這里展示了兩個啟用圖：一個是從部分關斷啟用，另一個是從完全關斷啟用。部分關斷狀態表示該器件中一半的通道處于啟用狀態，而另一半通道處于關斷狀態。在完全關斷狀態下，所有通道都處于禁用狀態。請注意，當該器件從部分關斷狀態退出時，其啟用時間明顯更短。這是因?yàn)橐恍﹥?nèi)部偏置電路會保持開啟，以便為已啟用的通道供電。

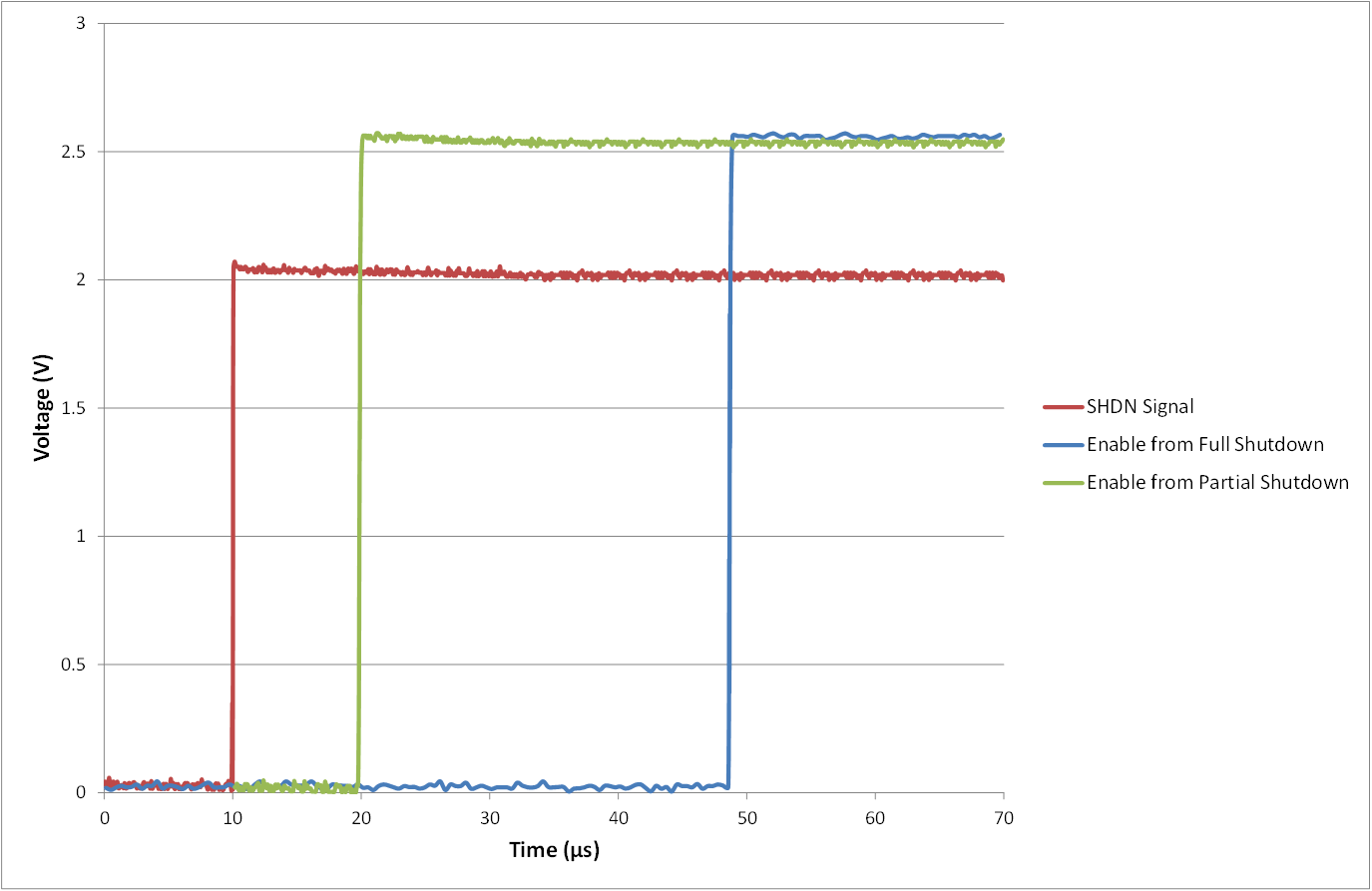

圖 4-1 TLV9052S 從完全關斷啟用與從部分關斷啟用類似地，圖 4-2 展示了按照數據表中所述配置時該器件的通道 1 被禁用的情況。請注意，將該器件置于完全關斷狀態所需的禁用時間與置于部分關斷狀態時并沒有任何差別。這是因?yàn)槊總€(gè)通道會分別關斷。因此，只需一個關斷時間規格。

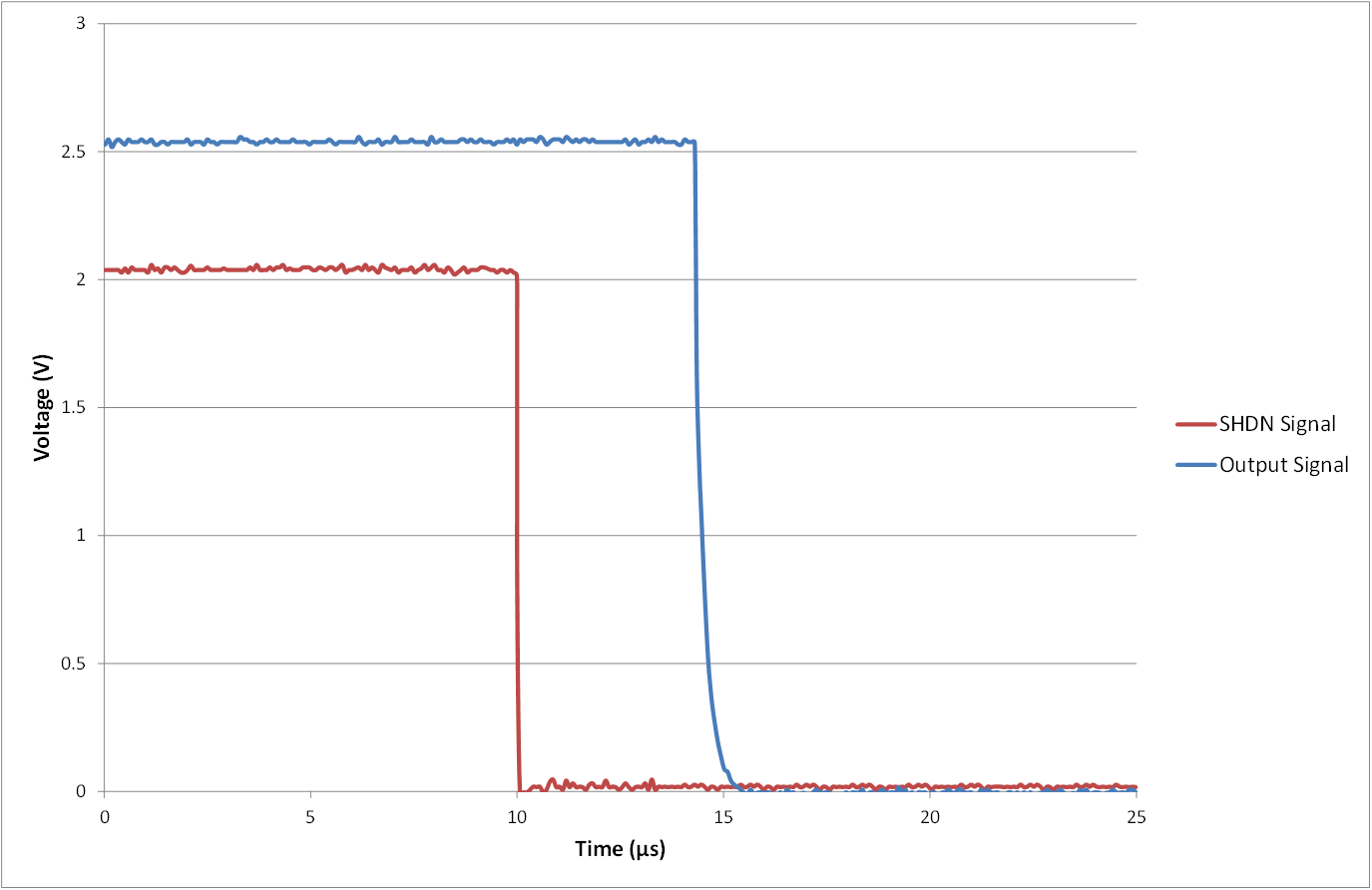

圖 4-2 TLV9052S 關斷并非所有放大器都會以相同的方式啟用。一些放大器具有內部電路，支持受控上電響應。此類電路被稱為上電復位 (POR) 電路，用于在器件啟用期間將輸出保持為已知狀態。POR 功能有助于防止意外觸發下游邏輯。
對于 TLV90xxS 系列器件，當器件斷電后，POR 電路不工作。首次施加電源電壓后達到啟動電流電平時，便會激活 POR。通過 SHDN 引腳將放大器保持為關斷狀態時，POR 電路會保持開啟。一旦啟用信號發送到 SHDN 引腳，POR 電路將保持輸出不變，直到內部偏置電流達到閾值水平。然后，POR 會關閉，而放大器會進入啟用狀態。
通過這種方式，TLV900xS、TLV905xS 和 TLV906xS 器件可以在 SHDN 引腳變?yōu)楦唠娖絹韱⒂闷骷r(shí)，防止其輸出出現異常行為。沒有 POR 電路的運算放大器在退出關斷狀態時，輸出端可能會出現少量毛刺干擾。在舊款器件中，這種情況更為常見。
