在確定放大器的關斷時間時，另一項重要因素是輸出負載。通過 SHDN 引腳禁用放大器時，輸出引腳上存在一定的電荷。此輸出電荷相當于輸出電壓，并且取決于輸出端的負載。當放大器處于關斷狀態時，該負載實際上由放大器輸入端和輸出端的負載元件、反饋元件和寄生元件組成。若要完成關斷過程，輸出電荷必須消耗掉，使得輸出電壓可以從之前的輸出電壓轉換到關斷輸出電壓。此電荷通過負載消耗，因此關斷時間取決于負載元件。

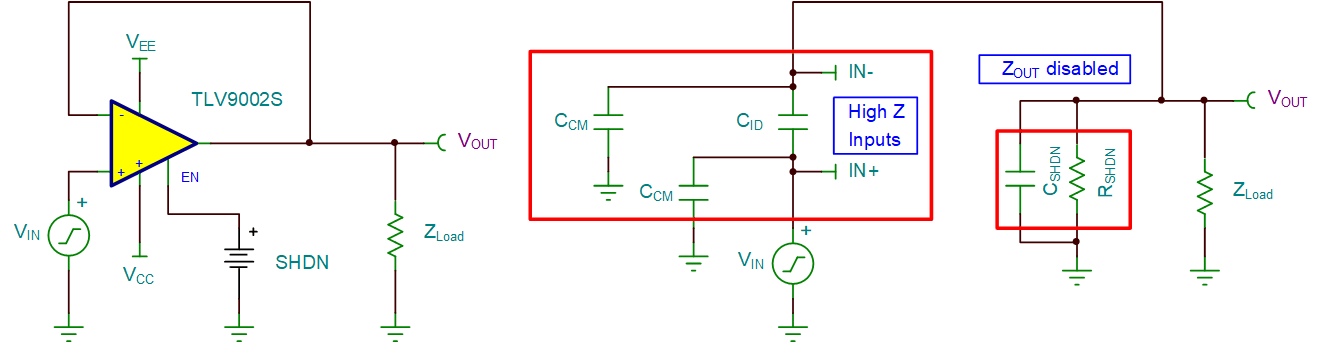

因此，當放大器采用單位增益緩沖器配置時，需要考慮以下三種場景：純阻性負載、無負載和純?nèi)菪载撦d。圖 5-1 展示了此場景的一個圖形示例。左側是正常工作期間的放大器。右側是模擬關斷期間放大器行為的有效電路。C_CM 和 C_ID 模擬放大器的共模輸入電容和差分輸入電容。C_SHDN 和 R_SHDN 表示該器件在關斷狀態下的輸出阻抗。

圖 5-1 緩沖器電路

當負載元件 Z_LOAD 為純阻性負載并且遠遠小于 R_SHDN（例如 10k?）時，放大器將具有三種類型輸出負載條件下最短的關斷時間。這是因為輸出電荷僅由該器件相對較小的寄生電容（例如 C_SHDN）建立，并且此電荷具有通過輸出負載的純阻性下拉接地路徑。關斷期間的預期輸出信號就像是從起始輸出電壓到地的快速 RC 響應。

當沒有輸出負載時，寄生電容上儲存的輸出電荷仍然相對較小。不過，該電荷需要通過很大的 R_SHDN 位移到地，后者與寄生電容構成了一個很大的 RC 組合，或者通過放大器中的寄生和泄露路徑位移到地。因此，在這種負載場景中，預期的關斷時間會長很多。請注意，此寄生輸出電容可包括電路板寄生電容。

不過，在這三種場景中，最差的情況是純?nèi)菪载撦d。在這種情況下，即使具有 10pF 的典型負載，也會導致器件完全關斷所需的時間顯著延長。在這種條件下，寄生和負載電容現在都會儲存輸出電荷，因此輸出電荷會明顯大于之前的。此外，負載電容器會進一步增大由 R_SHDN 和 C_SHDN 構成的 RC 組合的尺寸，而不能提供較低的阻性接地路徑。因此，放大器需要較長的時間才能消耗掉輸出端儲存的電荷。

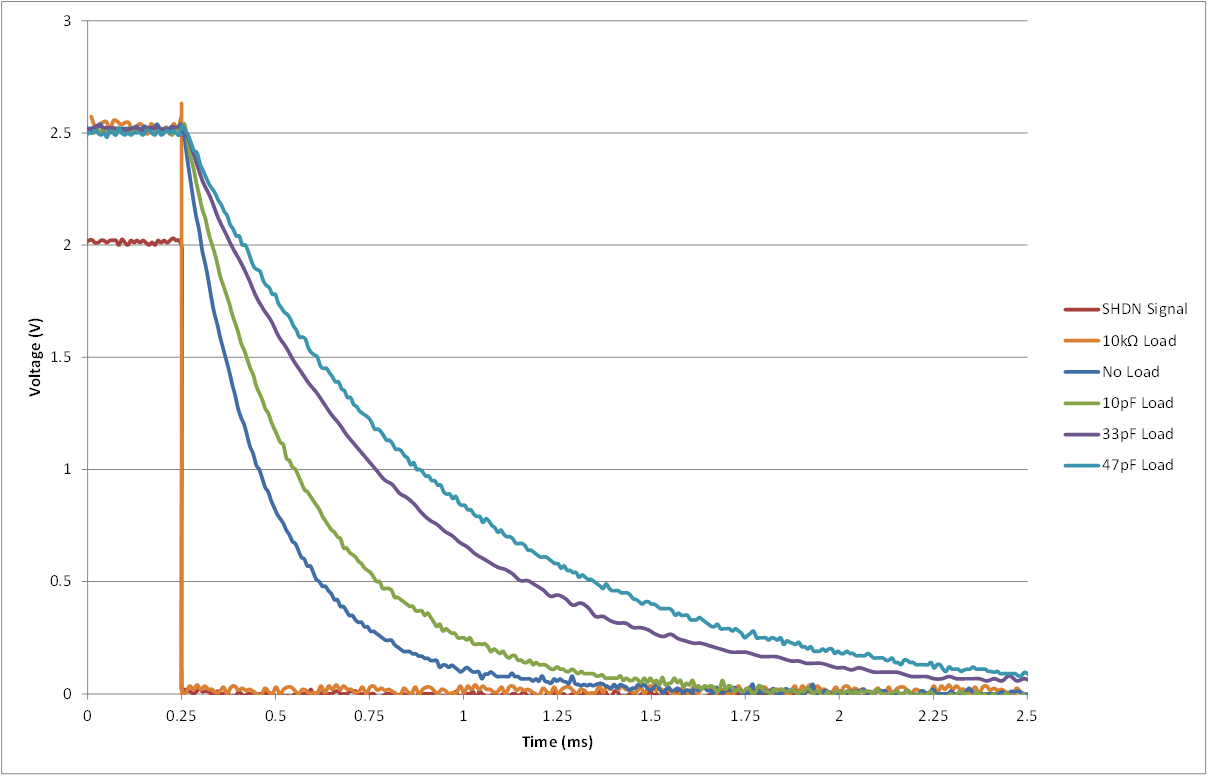

圖 5-2 展示了上述幾種配置的關斷時間。所有數據均采用 TLV9062S 在 5V 單電源、單位緩沖器增益配置和 2.5V 輸入條件下獲得。通道 1 的 SHDN 引腳進行開關切換，而通道 2 保持開啟。請注意，10k? 負載條件下的關斷時間遠遠長于其他負載條件下的關斷時間，并且對應曲線幾乎與此時間刻度上的 SHDN 引腳信號曲線相重疊。

圖 5-2 負載與關斷時間 TLV9062S
