ZHCAB79B December 2019 – June 2022 TLV9001 , TLV9002 , TLV9004 , TLV9051 , TLV9052 , TLV9054 , TLV9061 , TLV9062 , TLV9064
2 關斷規格
對于 TLV90xxS 系列產品，器件數據表的“電氣特性”表格中提供了關斷規格，如下方圖 2-1 中所示的 TLV906xS 規格。并非所有具有關斷功能的 TI 運算放大器都在各自數據表中包含了相同的信息。不過，大多數都會指定禁用時的靜態電流、關斷狀態的閾值電壓，以及啟用/禁用時間。各關斷參數的定義與表 2-1 中一致。

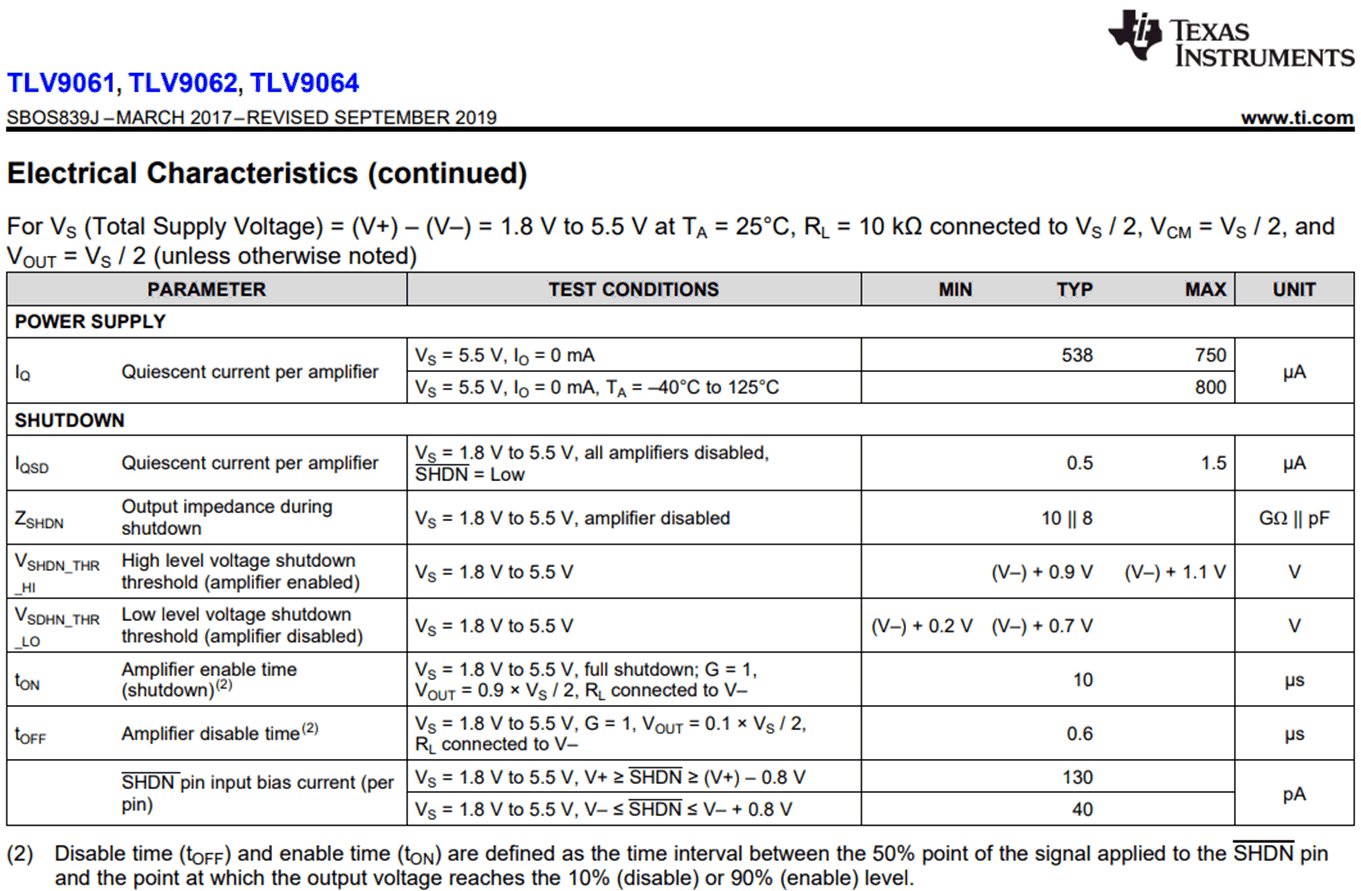

圖 2-1 TLV906xS 電氣特性表中的關斷規格| 符號 | 參數 | 定義 |
|---|---|---|
| IQSD | 靜態電流（每個放大器） | 禁用期間單個通道消耗的電流 |
| ZSHDN | 關斷時的輸出阻抗 | 放大器供電軌通電但處于禁用或關斷狀態期間放大器輸出引腳上的阻抗 |
| VSHDN_THR_HI | 高電平電壓關斷閾值（放大器為啟用狀態） | 施加于 SHDN 引腳來啟用放大器的電壓電平 |
| VSHDN_THR_LO | 低電平電壓關斷閾值（放大器為禁用狀態） | 施加于 SHDN 引腳來禁用放大器的電壓電平 |
| tON | 放大器啟用時間（關斷） | 從施加給 SHDN 引腳的信號為 50% 時到輸出電壓達到最終輸出電壓 90% 時之間的時間間隔 |
| tOFF | 放大器禁用時間 | 從施加給 SHDN 引腳的信號為 50% 時到輸出電壓達到最終輸出電壓 10% 時之間的時間間隔 |
| SHDN 引腳輸入偏置電流（每個引腳） | 通常會流入 SHDN 引腳的電流量 |
一些關斷規格與放大器正常工作時的規格相似但會有所不同。例如，上文定義的關斷期間靜態電流 IQSD 與靜態電流 IQ 相似。不過，TLV906xS 的測試條件規定了 IQSD 測試是在所有器件通道均禁用的條件下完成的。如上方圖 2-1 所示，在所有通道均關閉的完全關斷狀態下，TLV906xS 器件的典型靜態電流為 0.5μA。這個值不到啟用時每個通道 538μA 典型 IQ 的 0.1%。
類似地，ZSHDN 會讓人想起放大器啟用期間放大器的開環輸出阻抗 (ZO)。在圖 2-1 中，ZSHDN 指定為電阻 (RSHDN) 和電容 (CSHDN) 的并聯組合。繪制與頻率的關系圖時，所得曲線如圖 2-2 所示。在直流情況下，此阻抗等于規格表中給出的電阻，本例中為 10GΩ。隨著頻率升高，電容開始在響應中占主導地位，而總體輸出阻抗會降低。對于 TLV906xS 器件，在 100kHz 條件下，此阻抗會降至 200kΩ。

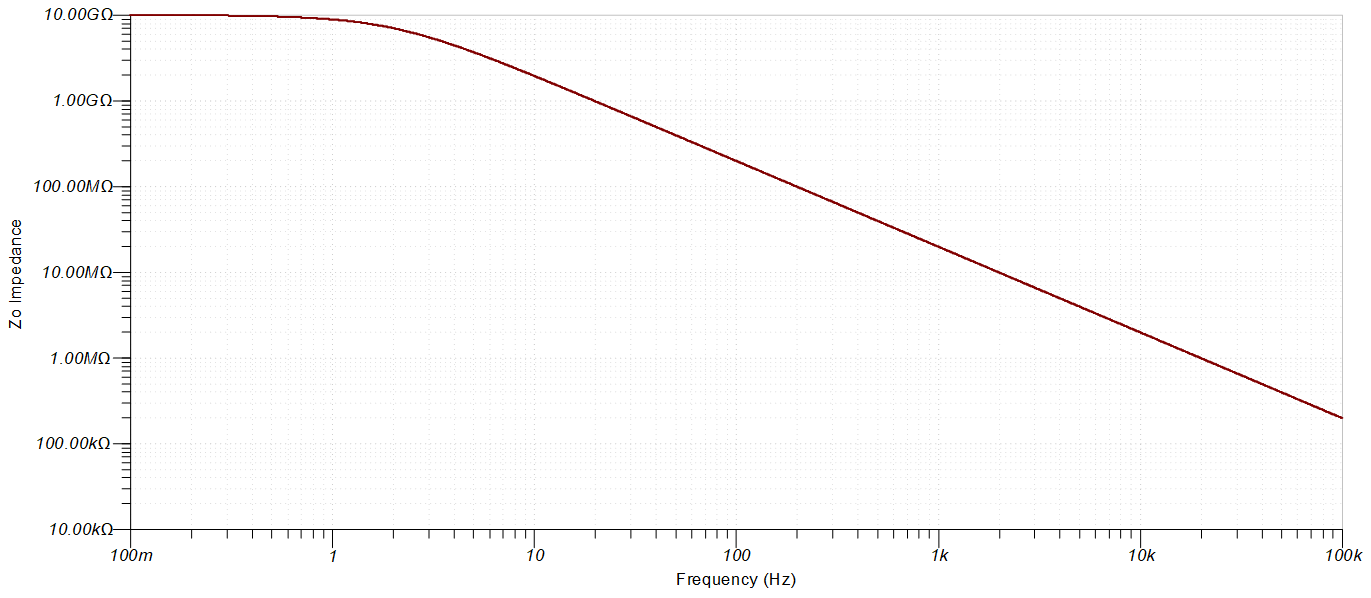

圖 2-2 關斷時的輸出阻抗最后，具有關斷功能的器件存在閾值電壓，該電壓由 VSHDN_THR_HI 和 VSHDN_THR_LO 指定，用于定義通過 SHDN 引腳的啟用和禁用區域。這兩個電壓之間是未定義的狀態，這時放大器可能處于開啟狀態、關閉狀態或這兩種狀態的某種組合。TLV90xxS 器件的閾值電壓是相對電源電壓來定義的。不過，其他器件可能會提供特定電源的絕對電壓。圖 2-3 利用 TLV906xS 數據表中的閾值展示了 SHDN 引腳區域，其中灰色條紋區域表示未定義的狀態。左側條形圖展示了數據表中的最小和最大閾值，而右側條形圖展示了典型閾值。為確保正常工作，設計時必須滿足最小和最大閾值。

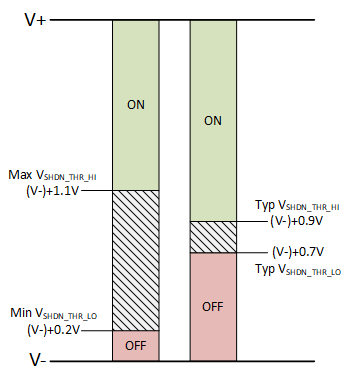

圖 2-3 關斷閾值圖
