圖 6-1 反相放大器電路出現在輸出端的信號部分取決于輸入信號頻率、反饋網絡中的電阻值、輸出負載、寄生輸入電容以及放大器在禁用時的輸出阻抗。這里以具有阻性負載的反相放大器為例。在此電路中，Ri+Rf 與 RLoad 與 RSHDN 并聯構成了一個分壓器，該分壓器將設置來自 VIN 的信號會出現在 VOUT 處的最大量。請注意，RSHDN 通常很大，因而此計算中可以將其忽略。在高頻條件下，運算放大器本身的輸出阻抗將開始出現滾降，導致輸出端表現出低通濾波器行為。

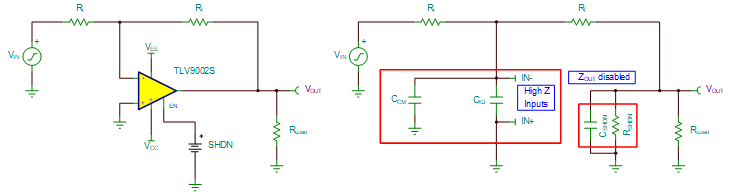

若要查看對這些影響進行的仿真，可以考慮以增益為 –1V/V 并在關斷模式下使用 TLV9002S 的反相放大器電路為例。該電路可以使用圖 6-1 中的設置進行建模。將 Ri 和 Rf 設置為 1kΩ 并將 RLoad 設置為 10kΩ。根據 TLV9002S 數據表規格，CID 為 1.5pF，CCM 為 5pF，CSHDN 為 2pF，而 RSHDN 為 10GΩ?，F(xiàn)在可以運行交流仿真來測量該電路的響應。該結果如圖 6-2 所示。

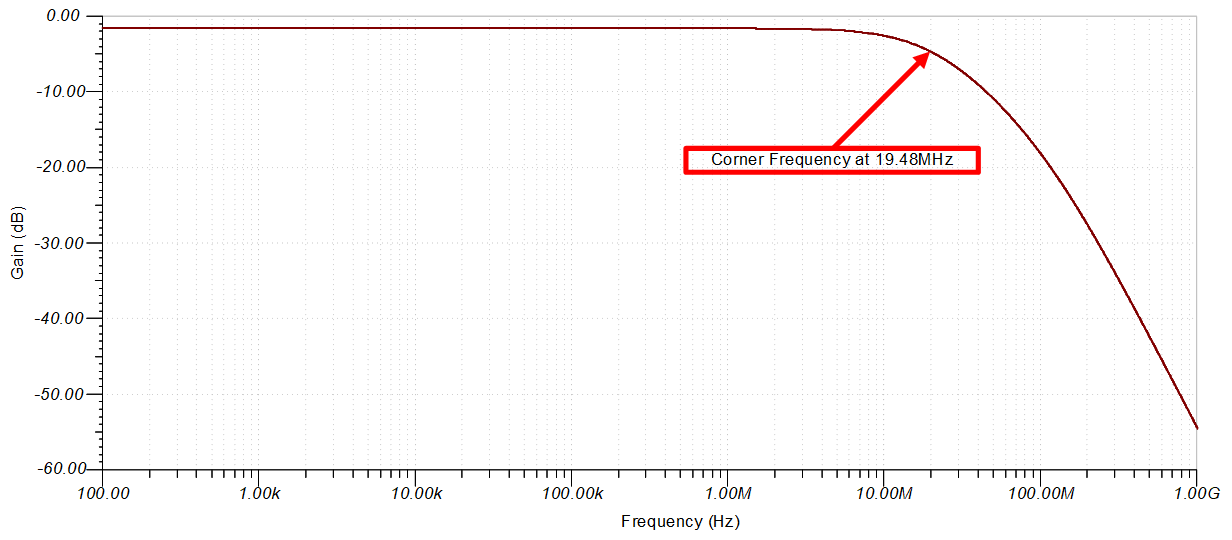

圖 6-2 反相放大器交流響應仿真結果顯示轉折頻率為 19.48MHz，并且由于存在雙極點，高頻條件下存在 –40dB/十倍頻程的斜率。請注意，在低頻條件下，輸入信號的衰減率由反饋電阻與負載電阻之和設置。這兩個電阻器構成了從輸入端到輸出端的直流路徑。執行分壓計算便可得出預期的低頻增益為 833mV/V 或 –1.58dB。這代表著一項重要的設計注意事項。在放大器禁用期間，此配置可能無法有效阻止或顯著衰減輸入信號，防止其到達輸出端。因此，務必要確保運算放大器關斷期間的輸出信號電平適用于具體的應用。
