ZHCAB79B December 2019 – June 2022 TLV9001 , TLV9002 , TLV9004 , TLV9051 , TLV9052 , TLV9054 , TLV9061 , TLV9062 , TLV9064

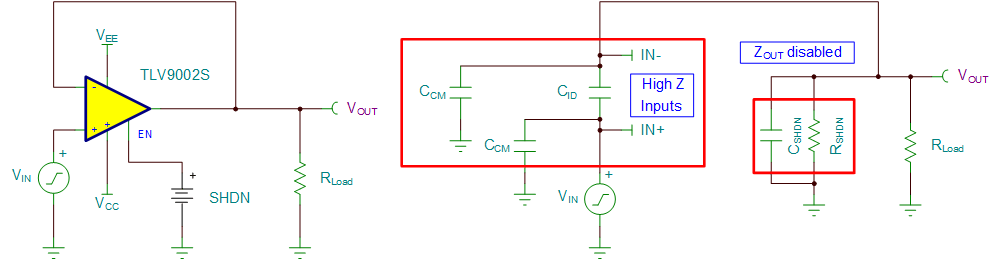

圖 6-5 緩沖器電路此電路就像是單級高通濾波器，其中最大電平由 CID、CCM 寄生電容和 CSHDN 構成的電容分壓器設置。極點頻率由 CCM、CID 和 CSHDN 三個并聯電容與 RLoad 構成的 RC 組合設置。假定 RSHDN 遠遠大于 RLoad，RSHDN 的影響可以忽略不計，就像此案例中的情況。
CID、CCM、CSHDN 和 RSHDN 無法更改，因為它們是器件的固有值。因此，必須修改輸出負載，才能更改極點頻率。這可以通過 TINA-TI SPICE 仿真進行驗證。同樣，根據 TLV9002S 數據表得到 CID、CCM、CSHDN 和 RSHDN 的值并使用 10kΩ 負載。

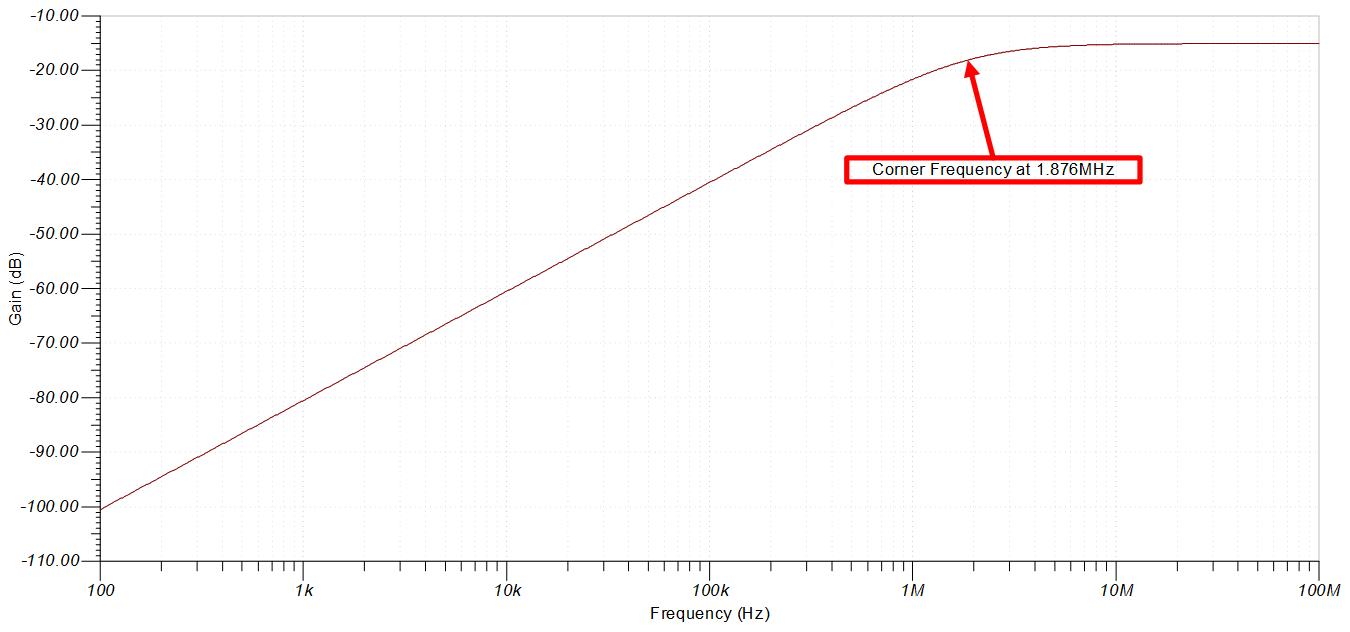

圖 6-6 緩沖器交流響應圖 6-6 展示了此電路的頻率響應。在此示例場景中，對于超出 TLV9002 帶寬的頻率，輸入信號將會衰減約 –15dB。不過，對于具有更高帶寬的器件，可能并不是這種情況。對于此類器件，高頻噪聲會耦合到輸出端，并且根據具體的應用，可能會影響下游電路。
