5 布局指南
SEPIC 中的布局非常關鍵。在進行設計時，最重要的規則是降低大電流開關環路中的噪聲，如圖 5-1 所示。電流從輸入電源流向初級電感器并流經 MOSFET。為了更大限度地減小開關電流引起的電勢，需要盡可能降低該環路的寄生電感。元件（初級電感器、輸入電解電容器和 FET）必須盡可能彼此靠近放置。該布局中使用了一個接地平面，所有信號都返回到該低阻抗平面，如圖 5-2 所示。如果高壓電路放置在傳感器附近，則可能需要進行屏蔽，以更大限度地減少來自高壓部分的輻射干擾的影響。

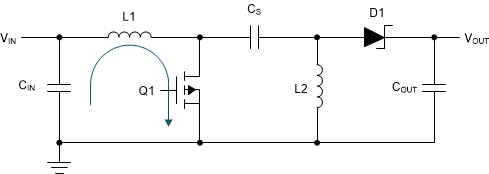

圖 5-1 SEPIC 配置中的熱循環

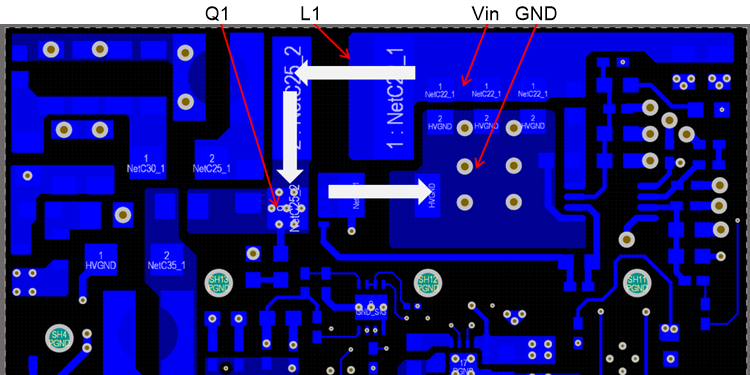

圖 5-2 高壓布局部分
