4.1 選項 1：可編程輸出電壓
根據各種超聲工作模式，高壓電路的輸出應該是可編程的。通過用一個電阻器 R3 替換二極管 D18 并連接反饋電阻器（如圖 4-1 所示），便可以實現該功能，如圖 2-2 所示。輸出電壓可以通過控制電壓 (VDAC) 改變?？梢允褂霉?(2)、(3) 和 (4) 設置電阻器，其中 R1 和 R2 是反饋電阻器。
圖 4-1 可編程輸出的實現方程式 14.
方程式 15.
方程式 16.

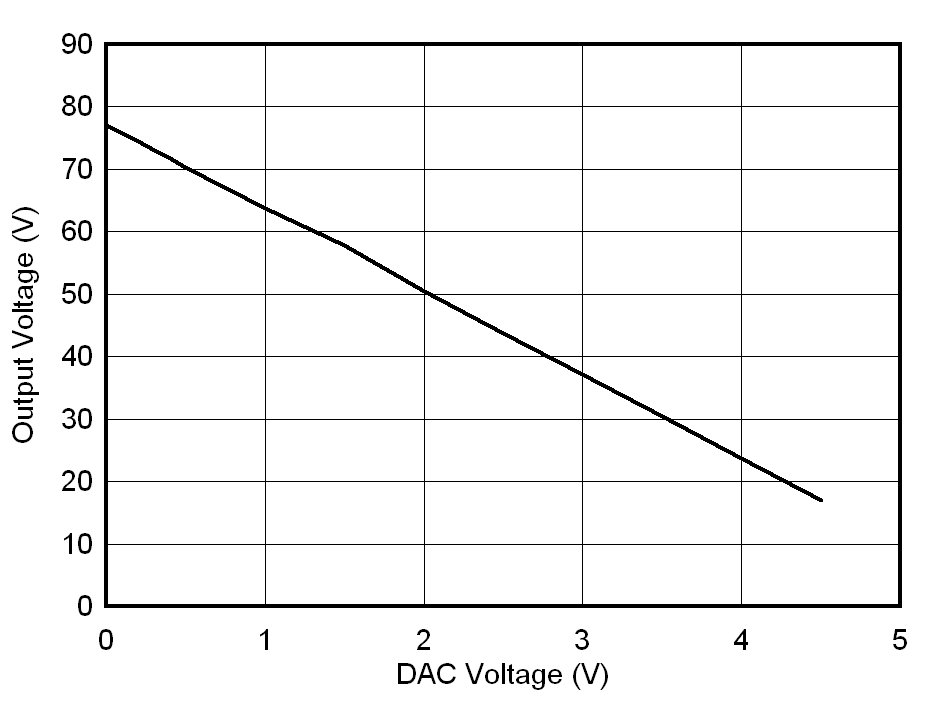

圖 4-2 顯示了已編程輸出電壓和控制電壓之間的線性關系。
圖 4-2 輸出電壓與控制電壓 (VDAC) 之間的線性關系設計人員應注意次級電感器的飽和電流額定值，以在降低輸出電壓的情況下增加輸出電流。在 SEPIC 轉換器中，關斷期間電流主要由次級電感器提供。在此設計中，次級電感器的額定電流為 80mA。
