3.3 負載瞬態測試
圖 3-7 顯示了電源的負載瞬態響應。在脈沖重復頻率為 5kHz 時，正負電源軌上各自都施加 25mA 的負載，并且占空比為 20%，如紫色波形所示。在兩個電源軌上都觀察到壓降小于 50mV。此外，如果電源負載為每個電源軌 1A，占空比為 1% 且脈沖重復頻率為 5kHz，則重復進行負載瞬態響應測試。圖 3-8 中的結果顯示了每個電源軌的壓降小于 1V。

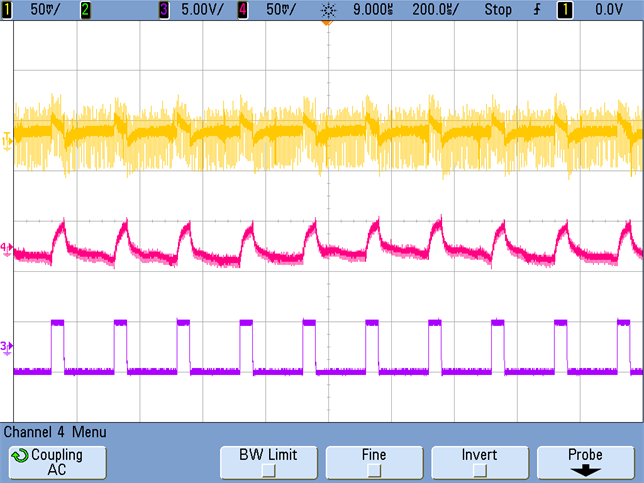

圖 3-7 正負輸出軌在對稱負載 (25mA) 下的負載瞬態響應

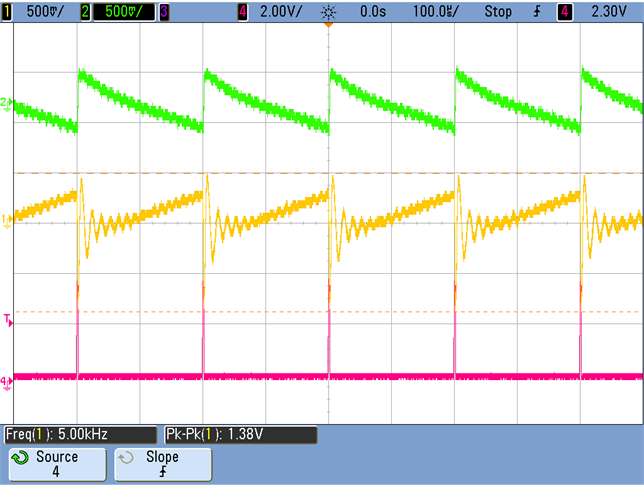

圖 3-8 正負輸出軌在對稱負載 (1A) 下的負載瞬態響應
