ZHCACM7A january 2020 – may 2023 AFE5832 , AFE5832LP , ISO7741 , ISOW7841 , LM25037 , LM25180 , LM5180 , LM5181 , LM5181-Q1 , TX7316 , TX7332
6 時鐘同步
僅當外部時鐘信號的占空比大于控制器本身的占空比（大于 93%）時，圖 2-2 中顯示的原理圖才可與外部時鐘信號同步。通過實施圖 6-1 中所示的解決方案，此設計可與占空比為 50% 的外部時鐘同步。該解決方案中引入了兩個構成 OR-ing 系統的二極管。一個二極管放置在柵極驅動引腳和同步引腳之間。另一個來自輸入時鐘信號。電阻器 R36 和 R39 分別是串聯 SYNC 電阻器和放電電阻器。如果 DR_Pin 正電壓值高于 SYNC_HV_TX，則 D1 將反向偏置，并且 SYNC-PIN 將從 D2 驅動為高電平。如果 DR_Pin 正電壓值低于 SYNC_HV_TX，則 D2 將反向偏置，并且 SYNC_PIN 將從 D1 驅動為高電平。圖 6-2 和圖 6-3 中展示了測試結果。

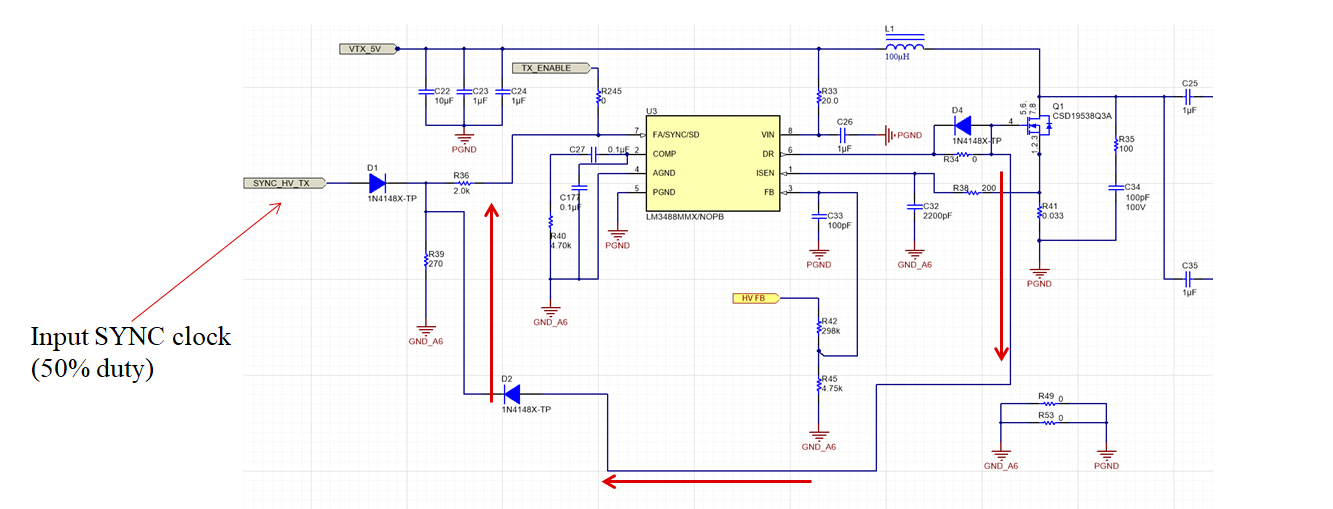

圖 6-1 實施 SYNC 功能后更新的高壓電源原理圖部分

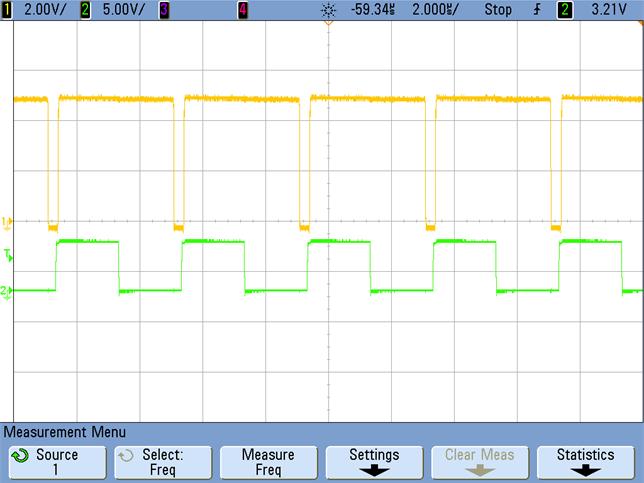

圖 6-2 無負載且 50% 占空比時鐘時進行同步

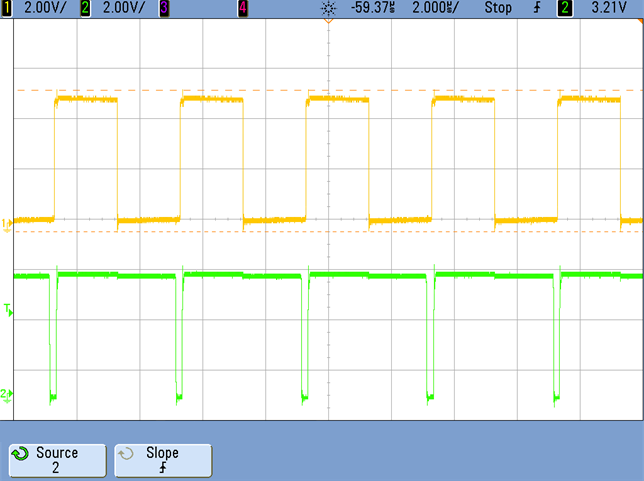

圖 6-3 滿載且 50% 占空比時鐘時進行同步
