1 引言

超聲波成像廣泛用于診斷目的。除了手推車式高性能超聲波系統外，現在還可以使用手持設備（智能探頭）來完成高質量的超聲波成像。這些智能探頭利用移動設備/平板電腦的功能和資源來處理和顯示超聲波圖像。這些系統的一個典型用例是將現代醫療成像技術帶到偏遠地區，從而加快診斷速度。這種小型設備通常由電池 (1S/2S) 或 USB 電源供電。數據可以通過 USB 或 Wi-Fi? 傳輸。

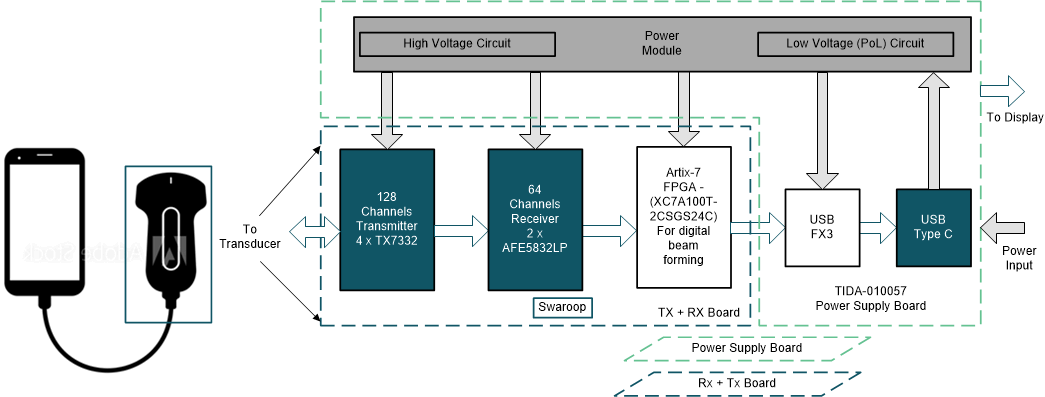

圖 1-1（左側）顯示了此類智能探頭超聲波掃描儀的通用圖片，其中描述了連接到移動設備的探頭。圖 1-1（右側）顯示了智能探頭的系統級方框圖，其中包括用于發送和接收超聲波脈沖的發送 (TX) 和接收 (RX) 模擬前端 (AFE) 以及用于執行波束形成的 FPGA。整個設置通過電源板供電，電源板包含用于生成負載點電壓的直流/直流轉換器、用于 TX 的高壓電路以及用于數據和電源管理的 USB 控制器。模擬前端和電源模塊的整個組件如圖 1-2 所示，其中不同部分以紅色突出顯示。

圖 1-1 （左）通用智能探頭；（右）智能探頭超聲波掃描儀的系統方框圖

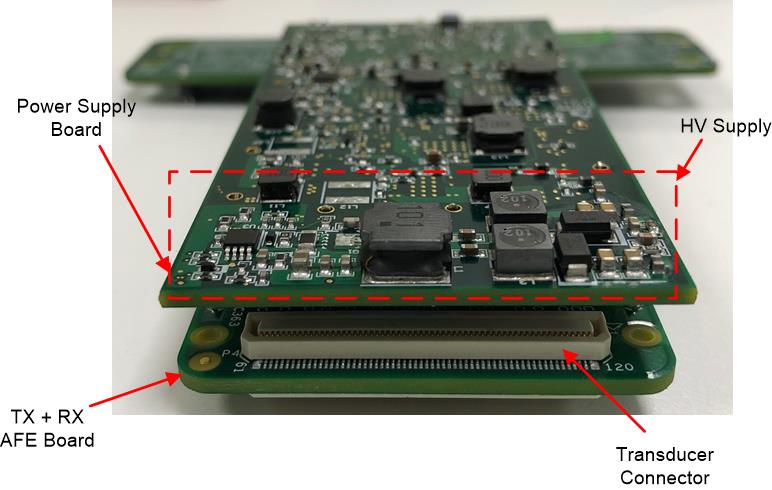

圖 1-2 電源和 TX+RX AFE 板

本應用報告重點介紹了如何生成為超聲波發送器供電的緊湊型無變壓器高壓電源。此設計通過單級極低的輸入電壓（通常為 5V）生成高達 ±80V 的可編程雙極電源。使用無變壓器 SEPIC 架構可以滿足尺寸和高度方面的關鍵限制。SEPIC 架構的高效率可以確保低熱足跡。該設計還實現了小于 2% 的負載調整率、快速瞬態響應和極低的噪聲。該解決方案可以與外部時鐘同步，以便對拍頻進行濾波。

下面的表 1-1 總結了智能探頭超聲波掃描儀中高壓電路的設計規格。
