ZHCACM7A january 2020 – may 2023 AFE5832 , AFE5832LP , ISO7741 , ISOW7841 , LM25037 , LM25180 , LM5180 , LM5181 , LM5181-Q1 , TX7316 , TX7332
3.4 噪聲測量
圖 3-9 和圖 3-10 顯示了從 TX + RX 設置收集的接收數據的 FFT，其中 TX7332 作為發送器件，AFE5832LP 作為接收器件。圖 3-9 所示為使用理想工作臺電源時的噪聲，圖 3-10 所示為使用此設計生成的高壓電源時的噪聲。使用工作臺電源和基于 SEPIC 的電源時，SNR 分別為 55.297dB 和 55.264dB。這表明此設計的噪聲性能與工作臺電源相當。

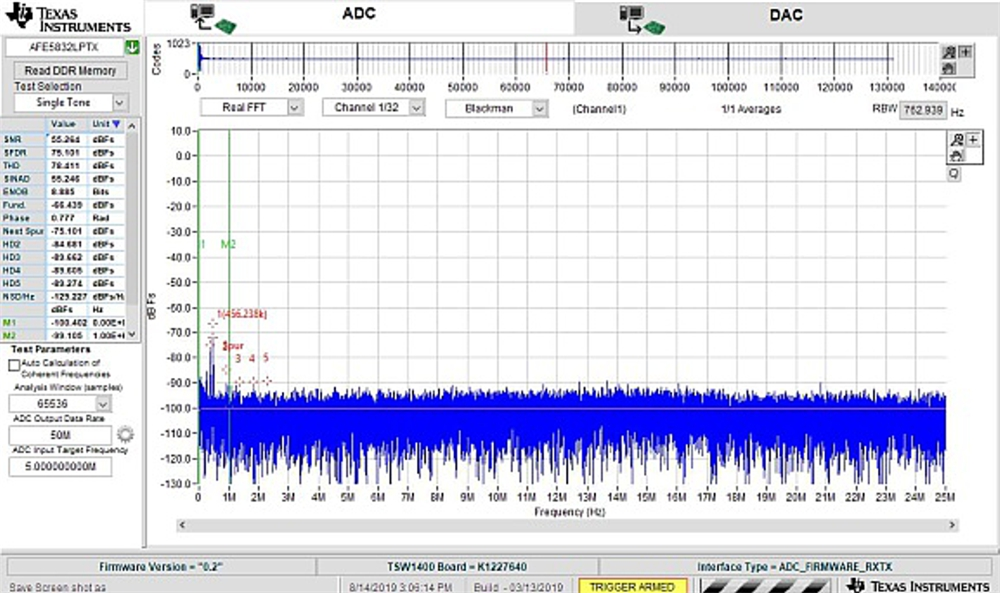

圖 3-9 使用工作臺電源接收數據的 FFT，其中 SNR 為 55.297dB
圖 3-10 使用 SEPIC 電源接收數據的 11 FFT，其中 SNR 為 55.264dB
