ZHCACM7A january 2020 – may 2023 AFE5832 , AFE5832LP , ISO7741 , ISOW7841 , LM25037 , LM25180 , LM5180 , LM5181 , LM5181-Q1 , TX7316 , TX7332
2 使用 SEPIC 拓?fù)涞母邏弘娐吩O(shè)計

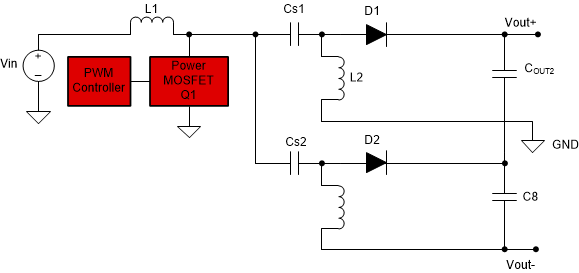

圖 2-1顯示了 SEPIC 拓?fù)涞耐ㄓ秒娐吩韴D。它使用三個電感器：L1、L2 和 L3。這三個電感器可以纏繞在同一個磁芯上，因?yàn)橐谡麄€(gè)開關周期中對它們施加相同的電壓，并且使用耦合電感器在 PCB 上占用的空間更小。但是，它們必須進行定制，并且高度可能不小，因此該解決方案使用非耦合電感器。電容器 CS1 和 CS2 將輸入與輸出隔離開來，并針對短路負載提供保護。
圖 2-1 SEPIC 拓?fù)浞桨?/span>有關 SEPIC 的詳細信息，請參閱設計 SEPIC 轉換器 和 LM3488/-Q1 適用于升壓、SEPIC 和反激式直流/直流轉換器的汽車高效控制器。這些文檔介紹了耦合電感器方法，但電流解決方案采用非耦合電感器。
