ZHCU970 January 2022
6.3 用于 TMP6 和 NTC 熱敏電阻的雙電源方法
一項常見的系統要求是在 BOM 上設置多源元件。本節提供了一種使用 TMP6 和 NTC 熱敏電阻進行多源的方法。這里主要介紹根據初始壓差 (?V) 確定板載器件，然后使用正確的溫度轉換代碼。
第一步是，預先確定啟動期間初始溫差 (?T) 的方向。組裝期間，由于電源、處理器等自發熱，電路板本身可升溫約 5°C。如果您愿意，可以使用熱燈 (+?T) 或冷凍噴霧 (-?T) 增加溫差。

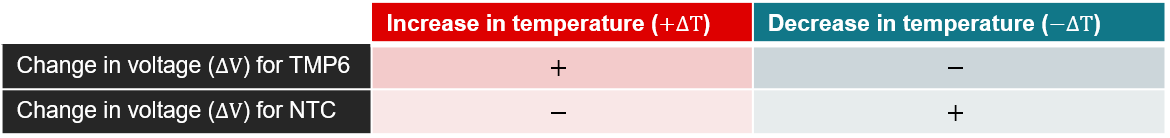

第二步是，通過軟件確定啟動期間初始壓差 (?V) 是正 (+) 還是負 (-)。使用下表作為參考，可通過軟件確定板載熱敏電阻類型，并使用正確的溫度轉換代碼。
圖 6-4 用于 TMP6 和 NTC 熱敏電阻的雙電源.
