設計中溫度檢測電路的配置將取決于許多因素。雖然電壓偏置熱敏電阻的結構更簡單，但電流偏置熱敏電阻的動態電壓范圍更寬，穩定性更強，而且輸出電壓 V_TEMP 在溫度范圍內的精度更高。

典型的 NTC 熱敏電阻在極端溫度之間的容差范圍為（1% 至 5%），盡管這對于某些 NTC 熱敏電阻來說比較高，但 TMP61 熱敏電阻在極端溫度 [-40°C，+150°C] 之間的容差范圍為（0.5% 至 1.5%），可參見下面的圖 1-2。

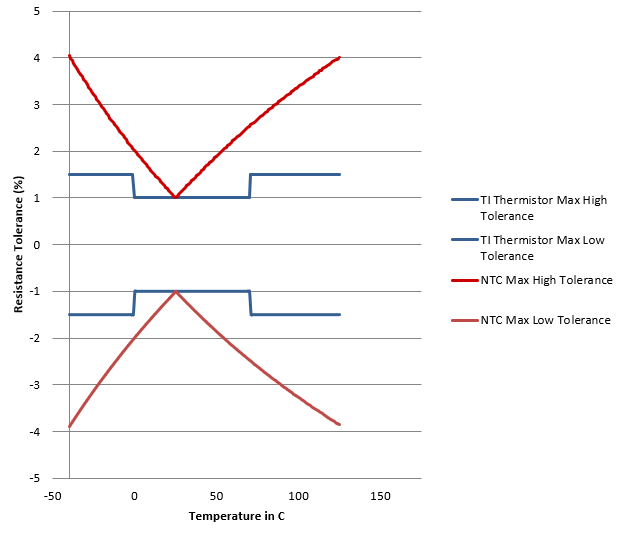

圖 1-2 典型 NTC 熱敏電阻與 TMP6 線性熱敏電阻的電阻容差.

熱敏電阻的最大優勢是設計簡單。在電壓偏置或電流偏置網絡中，可通過測量熱敏電阻上的壓降或經過熱敏電阻的電流來進行檢測。熱敏電阻電路的主要配置是電壓偏置（如圖 1-3 中的分壓器配置所示）或電流偏置（如圖 1-4 所示）。輸出電壓 V_TEMP 可送入 ADC，以便在 MCU 中對溫度數據進行數字化處理。

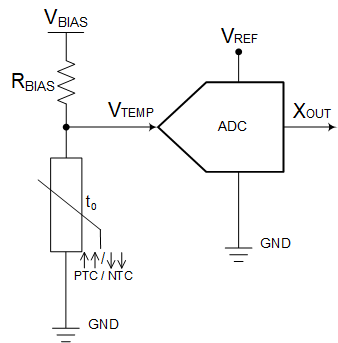

圖 1-3 熱敏電阻分壓器電路.

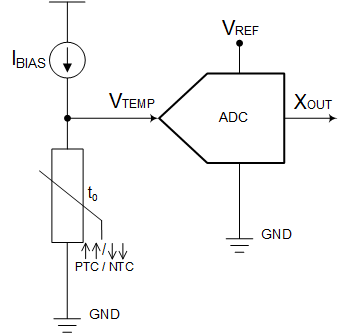

圖 1-4 熱敏電阻電流源電路.

觀察 NTC 熱敏電阻的特性時，應該注意，當環境溫度很高時，很難通過 NTC 熱敏電阻得知溫度，因?yàn)樗鼈冊谳^高的溫度下靈敏度很低。為了對傳入的溫度數據進行更簡單的軟件處理，可能需要對 NTC 熱敏電阻的 R-T 表進行線性化。對于 NTC 熱敏電阻，這通常需要一個與熱敏電阻并聯的定值電阻。圖 1-5 顯示了典型 NTC 熱敏電阻分壓器電路，其并聯電阻為 R_P 電阻，偏置電阻為 R_BIAS 。典型 NTC 熱敏電阻分壓器、典型線性熱敏電阻分壓器和具有并聯電阻的 NTC 熱敏電阻分壓器的電壓響應比較如 圖 1-6所示。

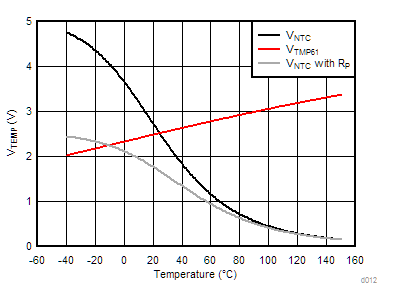

圖 1-6 帶和不帶線性電阻的 NTC 熱敏電阻與 TMP61 熱敏電阻溫度電壓.

在有限的溫度范圍內，這樣做是有效的，但使 NTC 熱敏電阻在整個溫度范圍內實現線性化是比較困難的，而且僅靠硬件是無法實現的。反之，線性熱敏電阻是使用線性 R-T 特性曲線制造的，因此不需要與熱敏電阻并聯的定值電阻。

系統設計人員可能需要對熱敏電阻進行校準，以確保在器件工作范圍內的準確性。為了在此范圍內實現更高的精度， NTC 熱敏電阻需要在不同的溫度值（例如 -40°C、25°C 和 125°C）進行多點校準，因?yàn)?NTC 熱敏電阻是非線性的。同樣的理論也適用于線性熱敏電阻，但由于其是線性的，所以只需要單點校準（例如在 25°C 下）。)因此，使用線性熱敏電阻將節省制造時間，并減少對 MCU 進行溫度處理所需的內存。有關校準 TMP6 線性熱敏電阻器件系列的更多信息，請參閱 Thermistor Design Tool。
