TMP61 線性熱敏電阻的一種高級配置是使用電流偏置網絡。與上述設計步驟類似，電流偏置的 TMP61 線性熱敏電阻網絡的最簡單模型如下所示 圖 4-1。對于 ADC，將使用 12 位的分辨率和 5V 的基準電壓 V_BIAS 。

在 ADC 參考電壓為 5V 的情況下，使用 200μA 電流源對 TMP61 熱敏電阻進行偏置是一個不錯的選擇。產生的 Vtemp 電壓擺幅在 -40°C 到 125°C為 1.3226V 到 3.58V，如下方模擬圖所示。

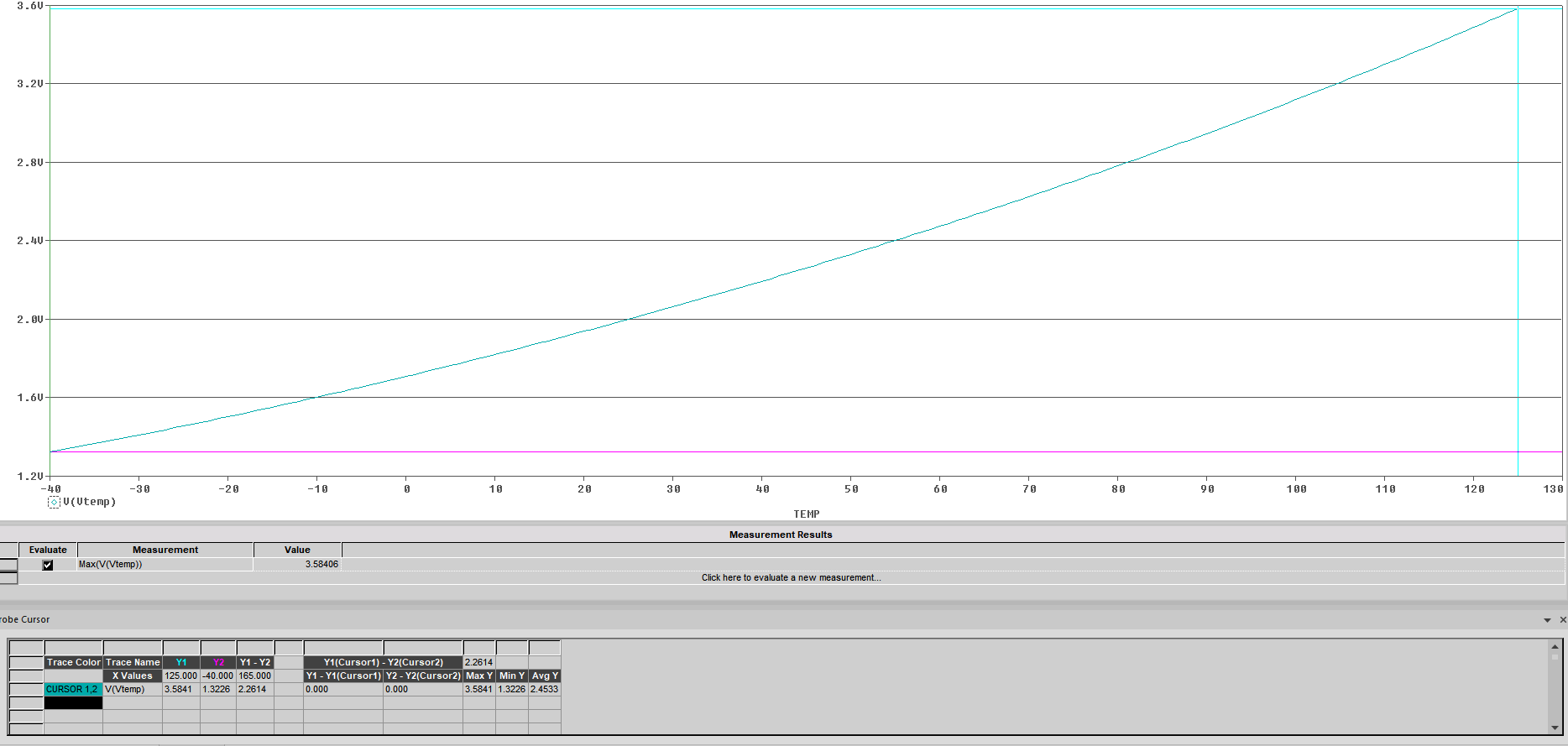

圖 4-2 使用 200μA 電流源的 TMP61 熱敏電阻電壓擺幅.

在采用 TMP61 熱敏電阻時，改變電流將增加輸出響應的動態范圍。當采用 50μA 至 400μA 之間的電流對 TMP61 熱敏電阻進行偏置時，其輸出響應可如下所示：

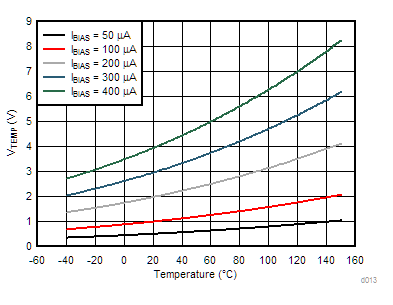

圖 4-3 不同電流源下的 TMP61 熱敏電阻溫度電壓.

偏置電流的適當值取決于系統中 ADC 的基準電壓。您需要選擇該值，以便在 ADC 輸入的滿量程內優化動態范圍。大多數情況下，推薦 200μA。對于較低的系統電流，可使用標稱電阻較高的 TI TMP6 線性熱敏電阻，例如 TMP64 (47kΩ) 和 TMP63 (100kΩ) 熱敏電阻。 TMP64 (47kΩ) 和 TMP63 (100kΩ) 熱敏電阻的最佳電流源分別是 42.533μA 和 20μA。
