噪聲可導致溫度測量錯誤，因此許多設計人員選擇在硬件中添加 RC 濾波器來濾除系統產生的噪聲。但是請勿在硬件中進行濾波，您可以使用此方法來避免增加額外的電阻和電容，從而增大電路板并節省成本。采用軟件濾波器可以通過實時改變 Alpha 值來更好地控制濾波器的響應。此外，具有設置過濾溫度的能力能夠極大地縮短啟動時間。

基于固件的低通濾波器需要三個變量：

1. Alpha

2. 測量溫度

3. 濾后溫度

Alpha：此變量控制過濾掉的噪聲量。

測量溫度：此變量存儲計算出來的濾波前的溫度讀數。

濾后溫度：此變量存儲溫度值經過濾波器后得出的溫度。

固件低通濾波的執行方程如下：

低通濾波器方程：

其中

• Y = 濾后溫度
• α = Alpha
• X = 測量溫度

簡化...

再簡化...

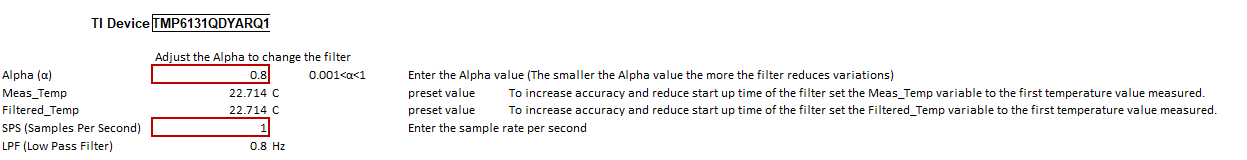

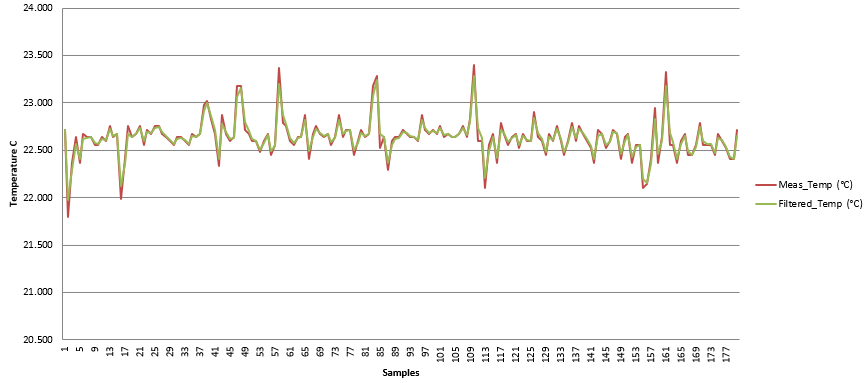

在 Thermistor Design Tool 的 Low-Pass Filter 選項卡上，您可以調整 Alpha 和每秒采樣量的值，以更改濾波器。在圖 3-8 中，您可以看到 Alpha 設置為 0.8。圖 3-9 中的結果顯示，實施低通濾波后得到的溫度數據與原始數據相比變化不大。

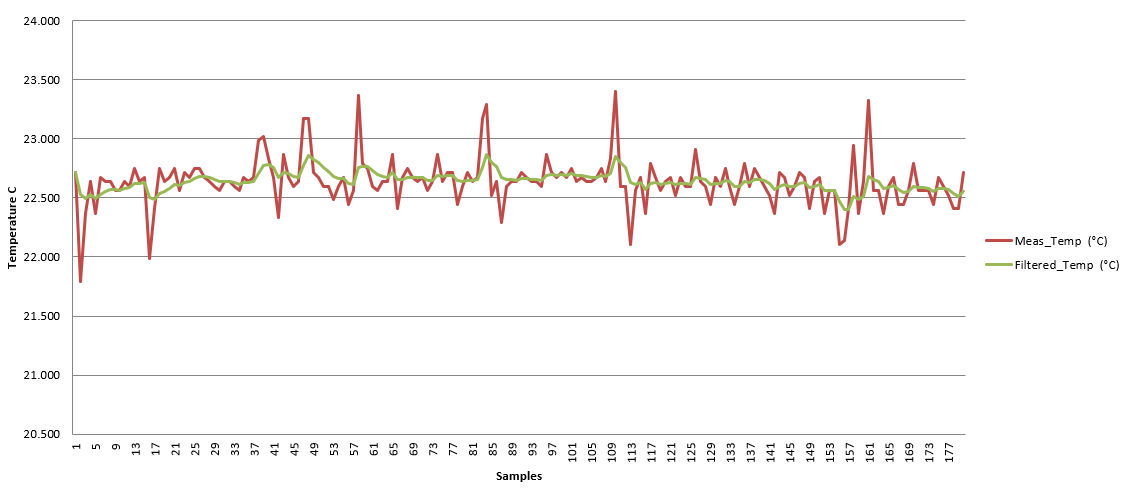

調整 Alpha 值后，Alpha 值為 0.2 時的濾后響應如下所示：

由此可見，濾后溫度數據遠比原始數據更加平滑。

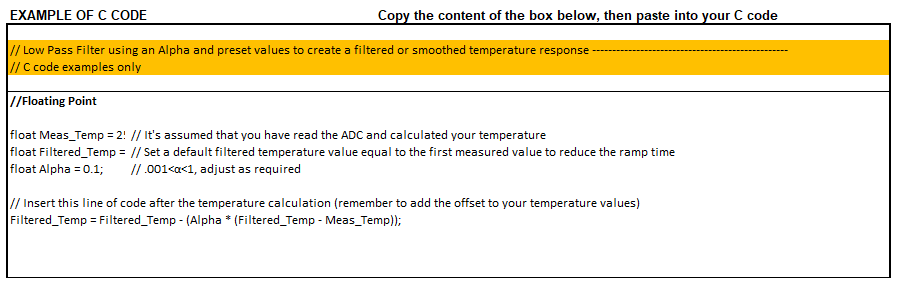

Thermistor Design Tool 中的低通濾波器 C 代碼示例可參見圖 3-11。

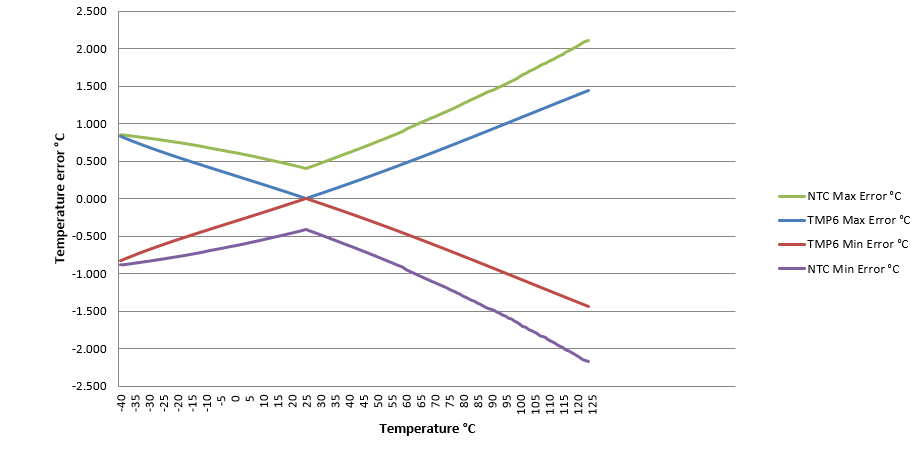

經過采樣并實施低通濾波算法后，TMP6 熱敏電阻的性能得到了改善。校正后的 TMP6 熱敏電阻和典型的 NTC 熱敏電阻的對比如下：

有關更多信息，請參見 熱敏電阻設計工具 的低通濾波器選項卡。
