ZHCU970 January 2022 TMP61 , TMP61-Q1 , TMP63 , TMP63-Q1 , TMP64 , TMP64-Q1
2.3 將 NTC 熱敏電阻硬件設計轉換為 TMP6 線性熱敏電阻設計
對于簡單的 NTC 熱敏電阻設計，從 NTC 熱敏電阻轉換為 TMP6 線性熱敏電阻很簡單。唯一的硬件改動是交換 NTC 熱敏電阻和 TMP61 熱敏電阻，而 RBIAS 可保持原樣。最終的轉變?nèi)缦路?a xmlns:opentopic="http://www.idiominc.com/opentopic" class="xref" href="#GUID-1F284E98-CAD7-4B06-A39F-5DC1C7A01B96">圖 2-4 所示。

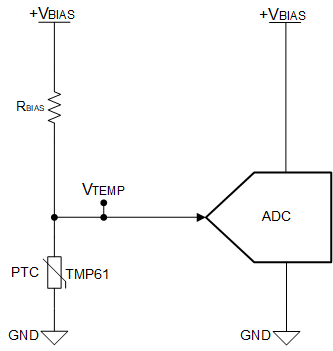

圖 2-4 TMP6 線性熱敏電阻分壓器電路上述電路產生以下電壓響應。請注意，電壓響應是正的。

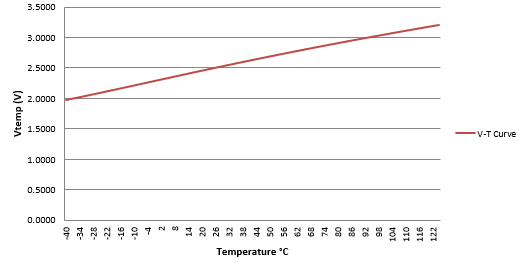

圖 2-5 TMP6 線性熱敏電阻正電壓響應. 正電壓響應可以用于新的設計，但匹配原始 NTC 熱敏電阻電路生成的負電壓響應可能對舊的設計有用。為了使 TMP6 線性熱敏電阻產生負電壓響應，偏置電阻和 TMP6 線性熱敏電阻必須交換位置。重新設計后，您可以看到下圖中產生的負電壓響應。
圖 2-6 用于負電壓響應的 TMP6 線性熱敏電阻電路.

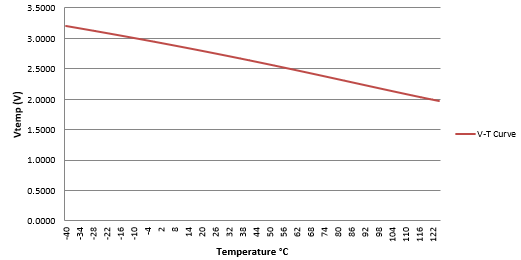

圖 2-7 TMP6 線性熱敏電阻負電壓響應.
