2.4 簡單的查找表
硬件設計完成后，可以使用 TI 的 Thermistor Design Tool 生成用于在 MCU 內部進行電阻-溫度轉換的軟件。了解如何從 Thermistor Design Tool 生成代碼片段。
我們將使用以下設計參數：

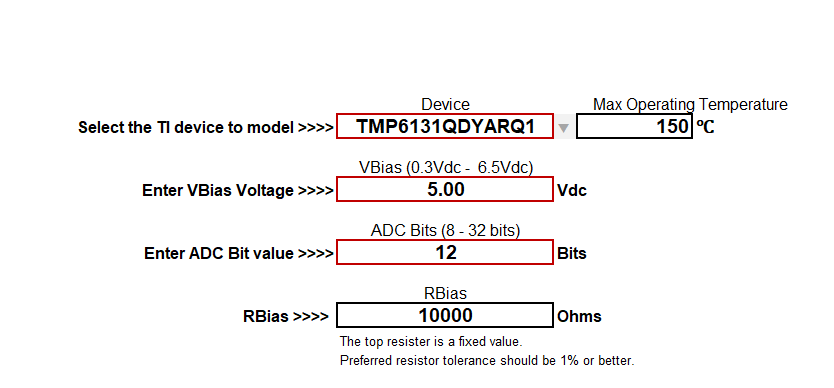

5V、10k? 偏置電阻，12 位 ADC，TMP6131DYA。

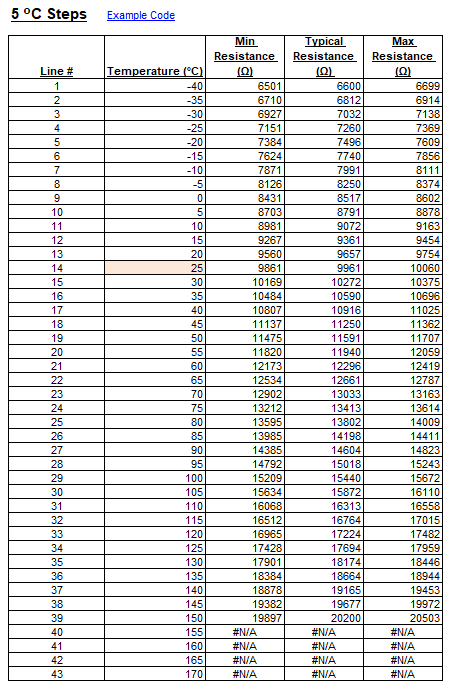

圖 2-8 Thermistor Design Tool 參數. 接下來，可進入 Device Resistance Tables 選項卡。在這里，我們可以找到 1°C 和 5°C 階躍查找表。此頁面根據最初設置的設計參數動態填充電阻表。 5°C 查找表如下所示。

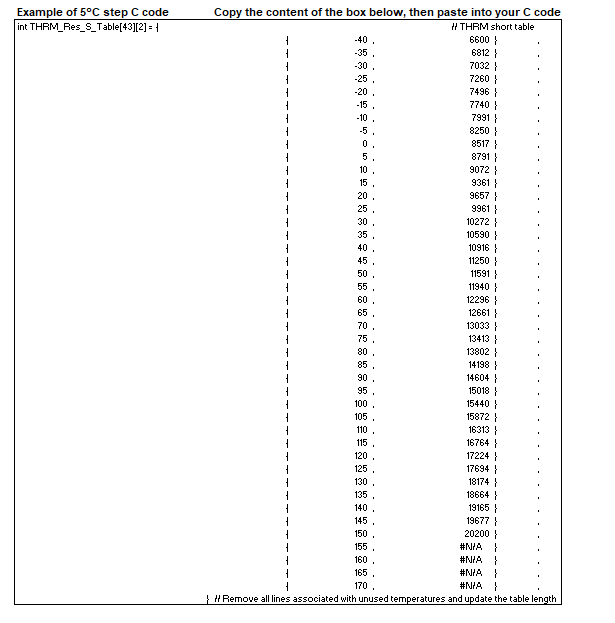

圖 2-9 5°C 查找表. 在此頁面上，我們還可以找到查找表的 C 代碼。

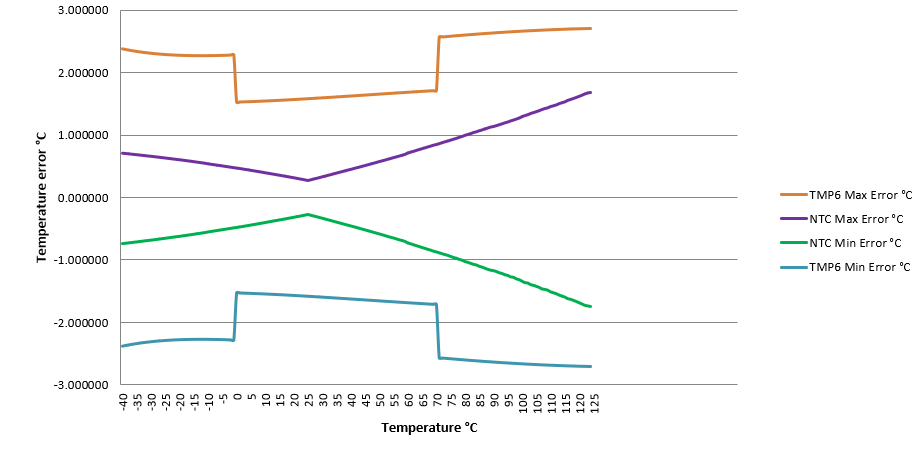

圖 2-10 5°C 查找表 C 代碼. 通過簡單地實施查找表，TMP6 熱敏電阻的精度和典型 NTC 熱敏電阻的精度在整個工作溫度范圍內的比較如下。
圖 2-11 未校正的熱敏電阻精度比較.
