ZHCU970 January 2022 TMP61 , TMP61-Q1 , TMP63 , TMP63-Q1 , TMP64 , TMP64-Q1
3.2 過采樣
按先進先出 (FIFO) 的順序?qū)囟葴y(cè)量進行過采樣和求均值可以提高測量分辨率和信噪比。雖然此做法也適用于 12 位或 14 位 ADC，但建議在采用 12 位以下的 ADC 時使用。在 ADC 讀取位值而且您的代碼計算溫度之后，您可以將該值存儲在一個數組中。當新值進入數組時，最老的樣本被丟棄，而所有其他樣本都被移動到下一個對應的單元，從而形成 FIFO。均值法可應用于溫度轉換中使用的任何值，例如溫度、ADC 位值、分壓器電壓甚至計算得出的電阻。每 8 次過采樣，分辨率將增加 2 位。16 次過采樣會將 10 位 ADC 提高到 14 位的分辨率。下圖展示了兩種如何實現過采樣的方法。有關更多信息，請參見 T熱敏電阻設計工具 的 平均值選項卡。

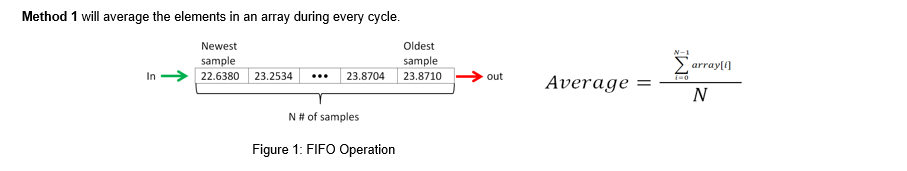

圖 3-3 過采樣方法 1.

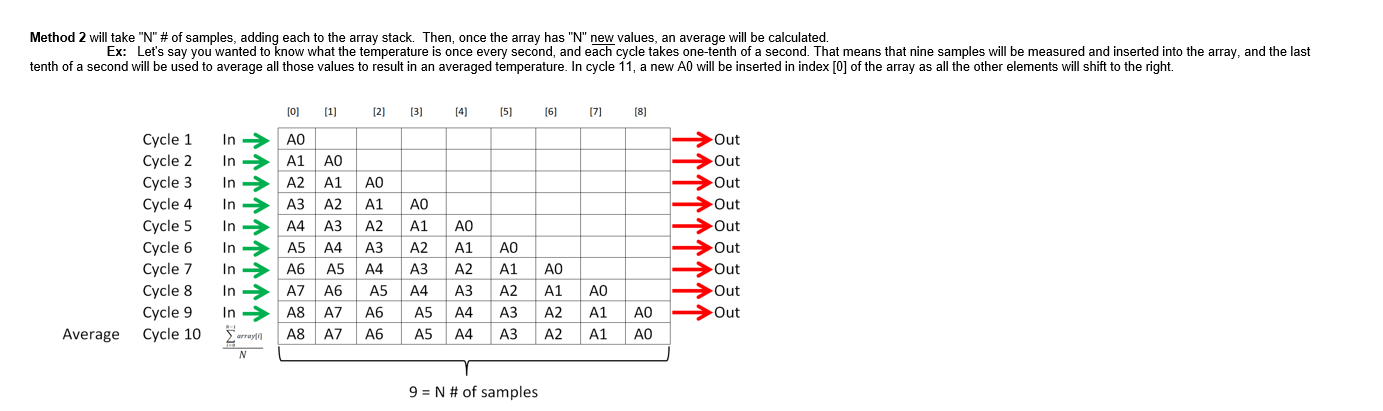

圖 3-4 過采樣方法 2.

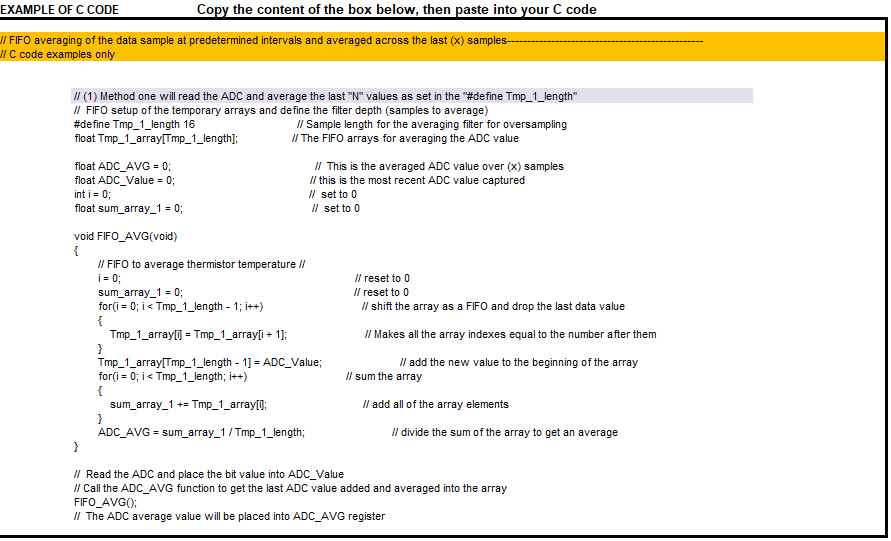

圖 3-5 過采樣 C 代碼示例.

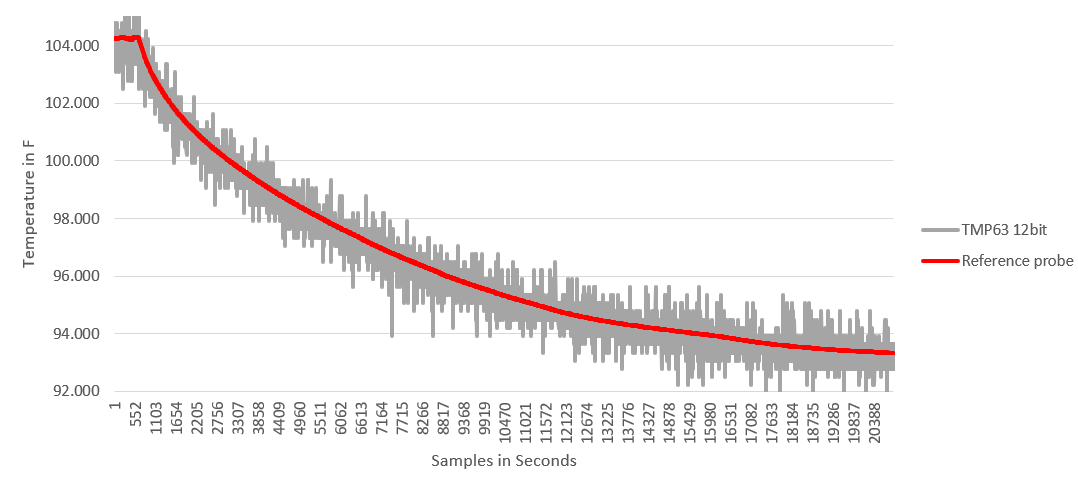

圖 3-6 無過采樣的 TMP6331 熱敏電阻數據.

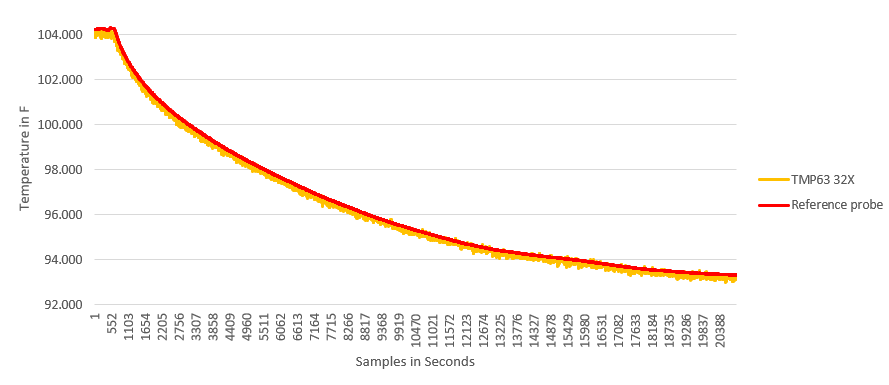

圖 3-7 應用 32x 過采樣的 TMP6331 熱敏電阻數據.
